德国HYDAC的压力传感器使用前资料确定
HYDAC EDS3443-400-000
安装方式
1) 压力传感器必须沿着线缆进行安装， 安装在线缆接头处。
(2) 每条线缆装设压力传感器不少于4个， 靠近电话局的两个压力传感器， 相距不应大干200m。
(3) 每条线缆的始端和末端分别安装1个。
(4) 每条线缆的分支点应装1个， 如果两个分支点相距较近(小于100 m)，可只装1个。
(5) 线缆敷设方式(架空、地下)改变处应装1个
(6) 对无分支的线缆， 因垒线的线缆程式一致， 压力传感器的安装隔距不大干500m， 并使其总数不少于4个。
(7) 为了便于确定压力传感器故障点， 除在起点安装压力传感器外，距起点150~200m处，还要另外安装1个当然在设计中， 一定要考虑经济与技术的因素， 在不需要安装压力传感器的地方，则应不必安装。
EDS 505-016-4-0-000
EDS 505-250-4-0-000
EDS 505-400-4-0-000
EDS 505-040-4-0-000
EDS 505-100-4-0-000
技术规格
Pmax =高达250 bar
Qmax =高达20 l / min
根据EN 60034-1适用于：
短期操作：
S2 = 5分钟*（平均值）
间歇操作：
S3 = 20％*（平均值）
描述：
EDS 3100是紧凑型电子设备
集成数字显示的压力开关
用于压力测量
低压范围。
它有一个陶瓷测量池
厚层应变仪。取决于
特定版本，仪器可以有
一或两个开关量输出，
可选的附加开关模拟
输出信号（4 .. 20 mA或0 .. 10 V）。
EDS 3100的特殊设计功能是
显示屏可以在两个平面中移动。
该设备几乎可以安装在任何地方
安装位置和显示器可以
转到位置而没有
通常的机械附加费用
适配器。
4位数字显示可以指示压力
以bar，psi或MPa为单位。用户可以选择
特定的度量单位。更换时
到另一个测量单位，即设备
自动转换所有开关
设置为新的度量单位。
EDS 3100也有变体形式
符合菜单导航
VDMA。
EDS 3100的主要应用是
主要在液压系统的低压范围内
和气动，以及制冷
和空调技术。
测量范围条1 2.5
过载压力bar 3 8
爆破压力杆5 12
机械连接参见型号代码
拧紧扭矩，建议20 Nm（G1 / 4）； 45 Nm（G1 / 2）
与流体机械接触的零件。连接：不锈钢
传感器单元：陶瓷
密封：铜（G1 / 2）/ FKM / EPDM
（根据型号代码）
输出数据
开关量输出1或2个PNP晶体管输出
开关电流：每个输出1.2 A
切换周期：> 1亿
模拟输出，允许的负载电阻可选：4 .. 20 mA负载电阻。高500欧姆
0 .. 10 V负载电阻。分钟1kΩ
精度符合根据DIN 16086，
基于终端
≤±0.5％FS典型值
≤±1％FS
温度补偿，零点≤±0.015％FS /°C（典型值）
≤±0.025％FS /°C值
温度补偿，量程≤±0.015％FS /°C（典型值）
≤±0.025％FS /°C值
重复性≤±0.25％FS（值）
反应时间<10毫秒
长期漂移≤±0.3％FS典型值/ 年
环境条件
补偿温度范围-10 .. +70°C
工作温度范围-25 .. +80°C（UL规格为-25 .. +60°C）
储存温度范围-40 .. +80°C
流体温度范围-25 .. +80°C

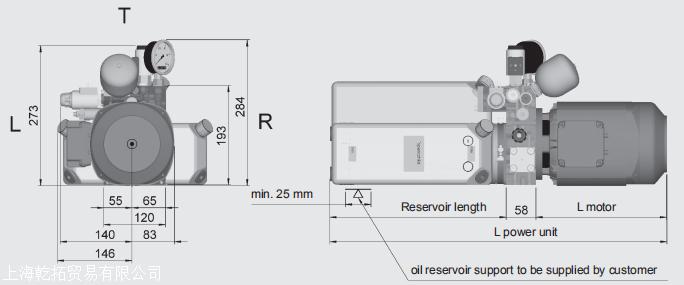

尺寸了解
