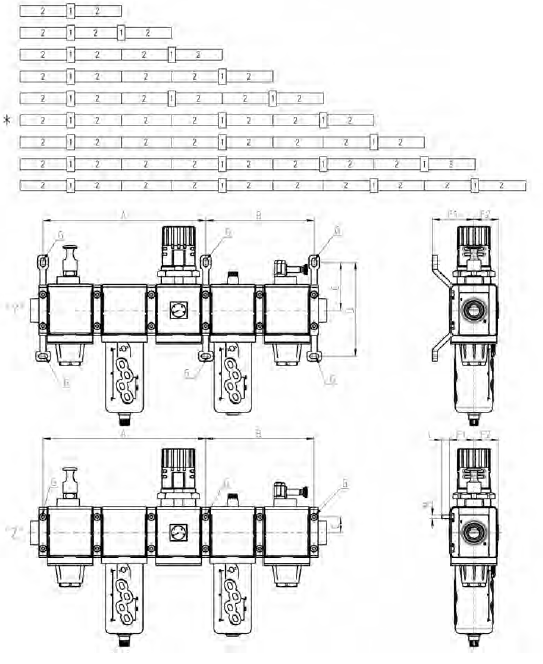

MX 系列气源处理装置件壁式安装配置图和安装尺寸
图例：
1 = Y 型或 Z 型连接附件
2 = 模块或法兰
* 与实物装配图 Y 和 Z 相对应的组合件配置图
尺寸表
型号A B C D F1 F2 L M
MX2-X 210 140 68.5 134.5 70 37 - -
MX2-Z 210 .5 37 13.5 M5
MX3-Y 267 40.5 - -
MX3-Z 267 .5 40.5 13 M6
图例：
Y = 使用 MX...-Y 型连接附件
Z = 使用 MX...-Z 型连接附件
G = 壁式安装点

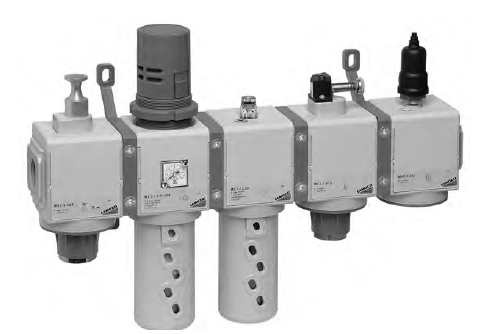

MX 系列过滤器、减压器和油雾器标准组合件代号
MX 2 - 3/8 - 0...1
MX 系列
2 规格
2 = G3/8 - G1/2 - G3/4
3 = G3/4 - G1
3/8 接口
3/8 = G3/8
1/2 = G1/2
3/4 = G3/4
1 = G1
000001 组合件代号
000001 = F10 + R004 + L00
000002 = FR1004 + L00
000003 = V01 + FR1004 + L00
000004 = V01 + FR1004
000005 = FR1004 + V16 + AV
000006 = FR1004 + L00 + V16 + AV
000007 = V01 + FR1004 + V16 + AV
000008 = V01 + FR1004 + L00 + V16 + AV + 压力开关（NO）
000009 = V01 + FR1004 + L00 + V16 + AV + 压力开关（NC）
000010 = V01 + FR1004 + V16 + AV + 压力开关（NO）
000011 = V01 + FR1004 + V16 + AV + 压力开关（NC）
000012 = F13 + FC03
MX2-3/8-000001 G3/8 289 74.5 210 70 104.5
MX2-1/2-000001 G1/2 289 74.5 210 70 104.5
MX2-3/4-000001 G3/4 289 74.5 210 70 104.5
MX3-3/4-000001 G3/4 345 81 268.5 68 106
MX3-1-000001 G1 345 81 268.5 68 106
000002 型组合件
减压器 / 过滤器二联件油雾器尺寸表A B C D F1 F2
MX2-1/2-000002 G3/8 289 74.5 140 70 104.5
MX2-3/8-000002 G1/2 289 74.5 140 70 104.5
MX2-3/4-000002 G3/4 289 74.5 140 70 104.5
MX3-3/4-000002 G3/4 345 81 179 68 106
MX3-1-000002 G1 345 81 179 68 106
