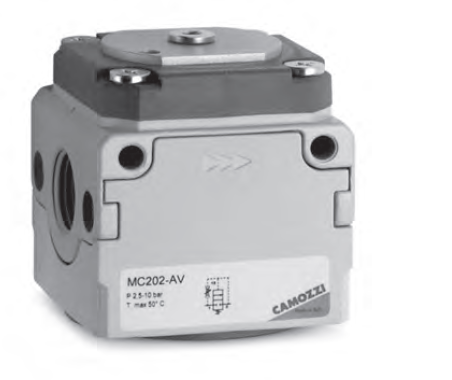

接口为 G1/4, G3/8, G1/2的CAMOZZI模块型软启动阀
MC 系列软起动阀可以使气动系统逐步加压至所需要的压力，以防止气动系统在通入压缩空气的一瞬间，造成人员或设备的伤害。当向气动系统输入压缩空气时，在压力逐步升高至系统设定压力的 50% 后，系统压力在一个非常短的时间内升至设定压力的 。
注：建议在软起动阀前端使用电控型或气控型隔离三通阀，以实现系统的泄压
MC 2 02 - AV
MC 系列
2 规格
1 = G1/4
2 = G3/8 - G1/2
02 接口
04 = G1/4
38 = G3/8
02 = G1/2
AV 软起动阀
尺寸表
型号A E F G H M N T U
MC104-AV 59.5 11 28.5 31 4.5 45 45 35 G1/4
MC238-AV 72.5 14 34 38.5 5.5 62 60 46 G3/8
MC202-AV 72.5 14 34 38.5 5.5 62 60 46 G1/2

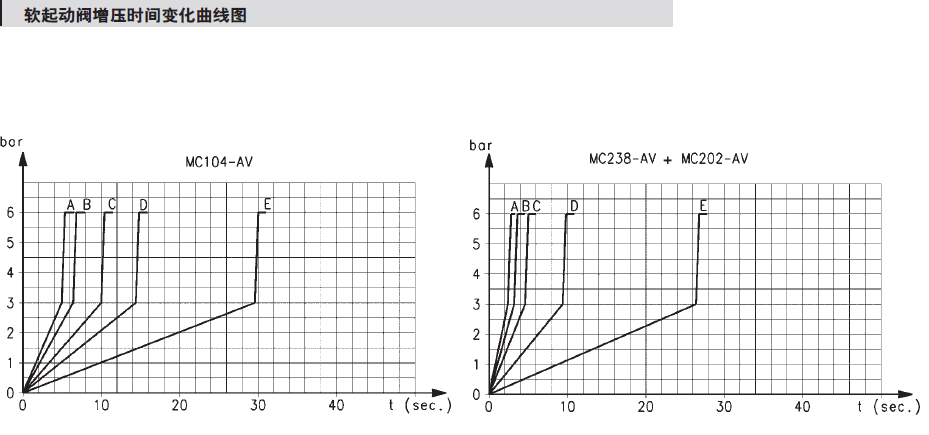

下游系统容积为 5 升，利用调节螺钉来改变逐步增压的时间。
曲线中的系数 K 表示：当进气压力为 6 bar 时，调节螺钉需要转
动多少圈，才能在既定的时间内获得所需要的压力。进气压力的
改变可能引起增压时间在 ±20% 的范围内变化。
A = 5 圈，B = 4 圈，C = 3 圈，D = 2 圈，E = 1 圈
下游系统容积为 5 升，利用调节螺钉来改变逐步增压的时间。
曲线中的系数 K 表示：当进气压力为 6 bar 时，调节螺钉需要转
动多少圈，才能在既定的时间内获得所需要的压力。进气压力的
改变可能引起增压时间在 ±20% 的范围内变化。
A = 5 圈，B = 4 圈，C = 3 圈，D = 2 圈，E = 1 圈
结构形式模块型
材料锌合金基体，丁腈橡胶密封件，专用聚合物
接口G1/4 G3/8 G1/2
质量0.275 kg 0.566 kg 0.544 kg
安装方式垂直放置，附壁式安装
工作温度-5°C ÷ 50°C（介质的露点应不低于 2°C）
表面涂层涂漆
工作压力2 ÷ 10 bar
公称流量G1/4 = 1850 Nl/min
G3/8 = 4000 Nl/min
G1/2 = 4350 Nl/min（按供气压力 6 bar 和 ΔP = 1 bar 确定）
接口为 G1/4, G3/8, G1/2的CAMOZZI模块型软启动阀
