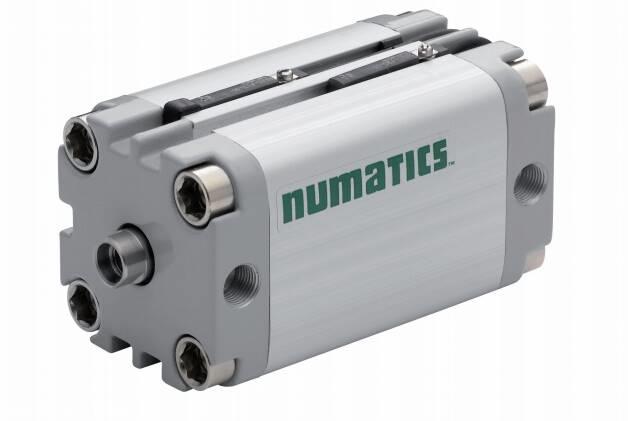

ASCO纽曼蒂克标准气缸参数展示
成都善荣机电设备有限公司
（上海乾拓贸易分公司）
企业QQ:2880626086
手机；（微信）
电话：-8002
邮箱:@163.com
联系人;余玲
网址：
紧凑的圆筒
?20到100 mm - 单作用和双作用
ISO 21287
单/直杆，防旋转装置
MT4 =非固定中心耳轴（垂直于端口的MT4轴）（1）（3）
MS4 =非固定中心耳轴（平行于端口的MT4轴）（1）（3）
AT1 = ATEX防区1/21
AT2 = ATEX防区2/22
HTP =高温（高达120°C）（2）
NPC =防护罩和高质量棒状密封件的防腐处理（1）对于固定供应的中间耳轴，请参阅我们的动态产品建模工具
并指示XV尺寸。 （2）不带磁性位置探测器（3）仅限?32至100毫米。
一般
D =双作用/ SD =单作用和双作用
施工
桶硬质阳极氧化铝合金
前端和后端铝合金
轴承自润滑金属
棒?20-25：不锈钢
?32-100：镀硬铬钢
杆端螺纹或螺纹
活塞POM（聚缩醛）或轻合金
活塞密封件PUR（聚氨酯）
ASCO纽曼蒂克标准气缸参数展示
承重板铝合金
导杆?20-25：不锈钢
?32-100：镀硬铬钢
轴承导向杆自润滑金属
检测装备磁性位置检测器
流体空气或惰性气体，过滤，润滑或不
工作压力10 bar，max。 [1巴= 100千帕]
环境温度-20°C至+ 70°C（对于更高的温度，请参阅HTP选项）
大。速度0,5米/秒
标准449系列符合ISO 21287
直径32-100也符合ISO 15552
（安装孔的中心之间的距离）
压缩弹簧的小压力（单动型）?20-50= 1 bar
?63-100= 0,65巴
活塞杆的回位必须无负荷（单作用型）
3 = 32 8 = 80标准行程（mm）（5）
4 = 40 1 = 100（3）仅适用于不锈钢杆端。
1 =单作用杆5 10 0 100设备大。行程
2 =通过杆20 M5 SD SD SD D D 60 60
3 =单作用拉杆25 SD SD SD SD D 60 60
4 =杆式旋转装置32
G1 / 8
SD SD SD SD SD D 400 100
40 SD SD SD SD SD D D D 400 100
杆选项2（4）50 SD SD SD SD SD D D D 400 100
K =硬镀铬内螺纹杆端60 SD SD SD SD SD D D D 400 100
M =硬镀铬外螺纹杆端80 SD SD SD SD SD D D D 400 100
G =不锈钢内螺纹杆端100 SD SD SD SD SD D D D 400 100
N =不锈钢外螺纹杆端可用的冲程范围可达“max。中风“栏。
请注意标记为灰色的笔划超出建议的大值。 （4）K和M = 20/25毫米直径不用。
不锈钢外螺纹杆螺母随杆选项N提供。（5）可根据要求提供其他冲程。 / Min。行程：5毫米
ASCO纽曼蒂克标准气缸参数展示
