CAMOZZI圆形波纹吸盘应用及综合参数
成都善荣机电设备有限公司
（上海乾拓贸易分公司）
企业QQ:2880626086
手机；（微信）
电话：-8002
邮箱:@163.com
联系人;余玲
网址：
综合参数
? 直径范围广，橡胶件为丁腈橡
胶和硅橡胶两种材质（可选）
? 密封唇柔软且有锥度，对曲面
和不平整工件有很强的适应性
? 接触工件时有良好的缓冲性
能，吸力强
? 吸盘底部的特殊结构，减少了
搬运薄壁零件发生变形的
可能
? 吸盘上部带褶皱，刚性好。在
高速运动时，可承受较大的横
向负载
? 可很好地补偿工件高度上的差
异
? 1.5 褶的优化外形

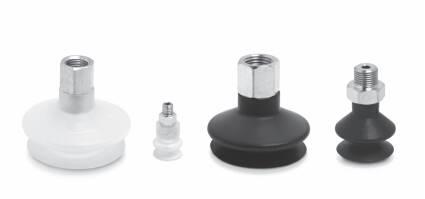

VTCL 系列波纹吸盘（圆形，1.5 褶）
吸盘直径 11 - 53 mm，丁腈橡胶或硅橡胶材质
连接螺纹 M3, M5, G1/8, G1/4（均有内螺纹和外螺纹）
特别适用于复杂物体搬运，也经常用于需补偿工件高度的搬运
VTCL 系列波纹吸盘（1.5 褶）为褶
皱型设计，由螺纹接头和橡胶件组成，
其橡胶件为圆形。螺纹接头可直接插入
橡胶件连接在一起，螺纹接头与橡胶件
可以分别订购。
应用：
- 搬运表面平整或不平整的工件，如轿车
壳体、管子、纸盒等
- 搬运易碎易损工件，如电子元件、注塑
件等
- 搬运焊接件
- 硅橡胶吸盘可于高温环境
CAMOZZI圆形波纹吸盘应用及综合参数
康茂盛吸盘型号表述
VTCL-110*-1/8M
VTCL-110* NPV-R-1/8-M
VTCL-110*-M5M
VTCL-110* NPV-D-M5-M
VTCL-140*-1/8M
VTCL-140* NPV-R-1/8-M
VTCL-140*-M5M
VTCL-140* NPV-D-M5-M
VTCL-160*-1/8
VTCL-160* NPV-R-1/8-M
VTCL-160*-M5M
VTCL-160* NPV-D-M5-M
VTCL-200*-1/8M
VTCL-200* NPV-R-1/8-M
VTCL-200*-M5M
VTCL-200* NPV-D-M5-M
VTCL-250*-1/8M
VTCL-250* NPV-R-1/8-M
VTCL-330*-1/4MNPV-S-1/4-M
VTCL-430*-1/4M 4
