所属行业：机械设备> 气动元件(机械、工业制品、行业设备)> 气缸
发货地址：
产品规格：--
产品数量：1
包装说明：--
单 价：面议

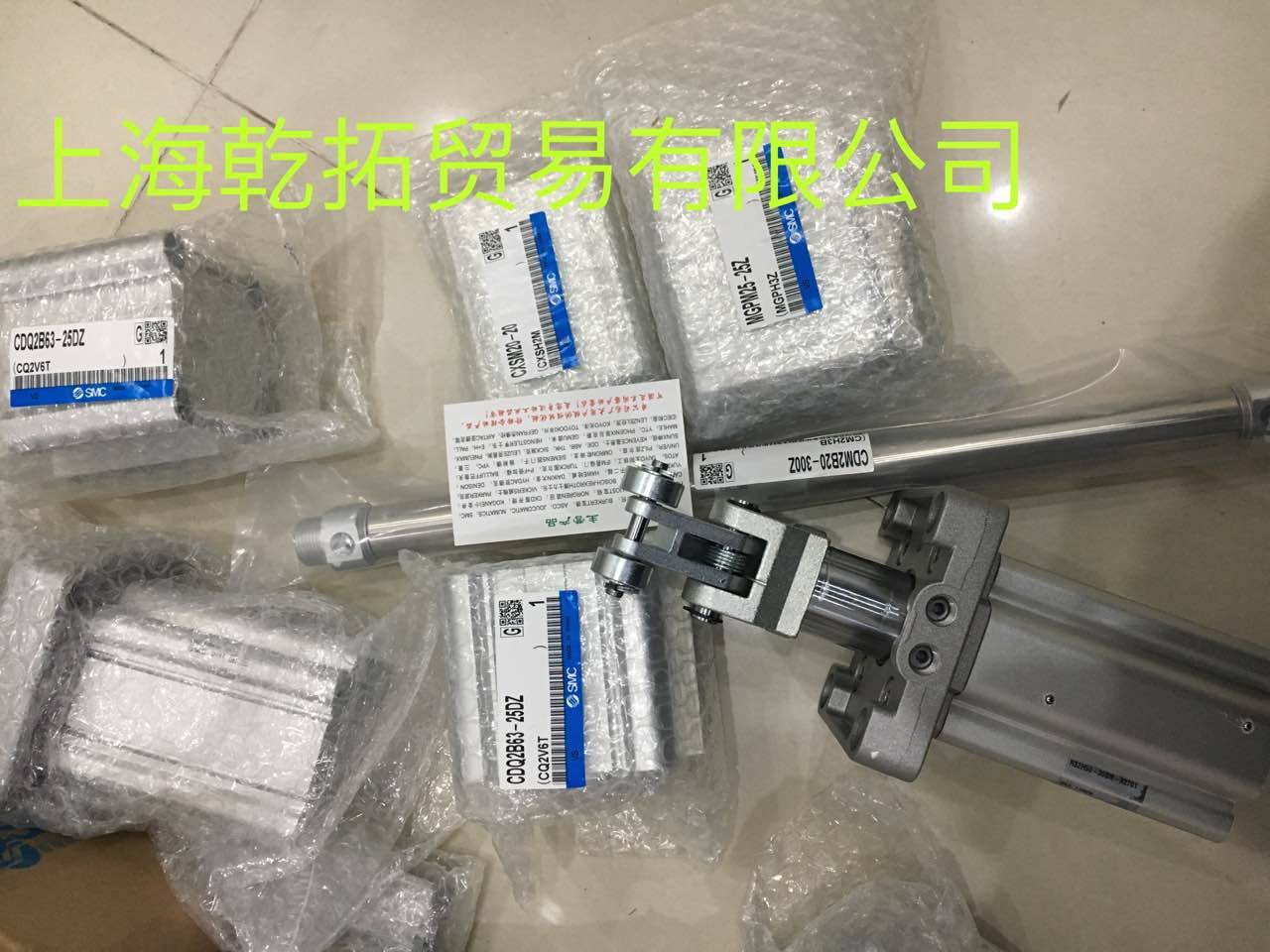

SMC回转夹紧气缸产品实物图片
RS2H50-30BM-X2701
MKB25-20RZ
安装方式 B 通孔,两端螺孔共通 (标准)
缸径 25 缸径 25mm
通口螺纹的种类 - M螺纹(Φ12~Φ25),Rc(Φ32~Φ63)
夹紧行程 20 20mm
回转方向 R 右回转
缸体可选项 - 标准(内螺纹)
磁性开关型号 - 无磁性开关 磁环内置
磁性开关个数 - 2个 或 无
订制规格 - 标准
惯性允许力矩提高了3倍 (和重载型MK2系列相同)
●可从4面安装小型磁性开关
●安装尺寸和MK系列相同.
●合并到新MK系列，并有更新
附件型号列表：CQ-M3X60L安装螺钉CQ-M3X70L安装螺钉CQ-M3X60L安装螺钉CQ-M3X70L安装螺钉CQ-M5X85L安装螺钉CQ-M5X95L安装螺钉CQ-M5X85L安装螺钉CQ-M5X95L安装螺钉CQ-M5X95L安装螺钉CQ-M5X105L安装螺钉CQ-M5X125L安装螺钉CQ-M5X90L安装螺钉CQ-M5X100L安装螺钉CQ-M5X120L安装螺钉CQ-M5X100L安装螺钉CQ-M5X110L安装螺钉CQ-M5X130L安装螺钉CQ-M5X105L安装螺钉CQ-M5X115L安装螺钉CQ-M5X135L安装螺钉GR-S-010润滑脂包MK25Z-PS可换件 密封件组件MK25Z-GS可换件 导向销组件MK-A020Z夹紧臂组件MKZ-F025法兰组件CQ-M5X75L安装螺钉BQ4-012磁性开关安装件组件
操作方法双作用型
旋转角度90°±10°
使用流体空气
保证耐压1.5兆帕
大工作压力1.0 MPa 0.6图
小工作压力0.1 MPa
环境温度和流体温度无自动开关：-10至+ 70°C（无结冰）带自动开关：-10至+ 60°C（无结冰）
无需加油（无润滑）
通孔安装·两端通用，头侧法兰缓冲橡胶垫
使用的活塞速度50 - 200 mm / s（带调速器的调速范围）
行程公差+0.6，-0.4毫米
注意事项
请检查规格。
本产品仅用于工业压缩空气系统。 请勿在超出规格范围的压力或温度下使用，否则可能导致损坏或故障。 （请参考规格）非工业用途或使用压缩空气以外的流体时，请事先与我们联系。
工作空气
用空气过滤器（如AF系列）过滤供给汽缸的压缩空气，并使用AR系列等调节器将压力降低到规定的设定压力。 请使用干净的空气。
如果含有化学物质，含有有机溶剂的合成油，盐，腐蚀性气体等，请勿使用压缩空气，否则可能会造成损坏或故障。
警告
1）安装空气过滤器。
请在靠近阀门的上游侧安装空气过滤器。请选择小于5μm的过滤度。
2）安装空气干燥器和后冷器并采取其他措施。
含有大量排水的空气会导致阀门和其他气动设备的故障。请设置空气干燥器和后冷器并采取对策。
3）在规格范围内使用流体温度和环境温度。
如果温度低于5°C，回路中的水分冻结造成包装损坏和故障，所以请采取防冻措施。
有关上述压缩空气质量的详细信息，请查阅我们的“压缩空气净化系统”。
4）润滑到无油式气缸
在回路中安装一个润滑器，并润滑1个汽轮机油（未添加）ISO VG - 32。此外，如果中途停止加油，初始润滑部件的损失将导致运行故障，所以请务必继续加油。
SMC回转夹紧气缸产品实物图片
