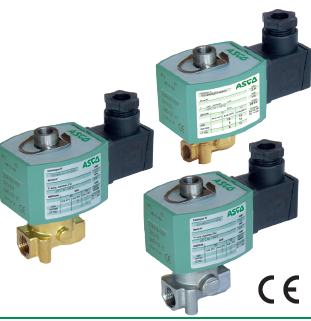

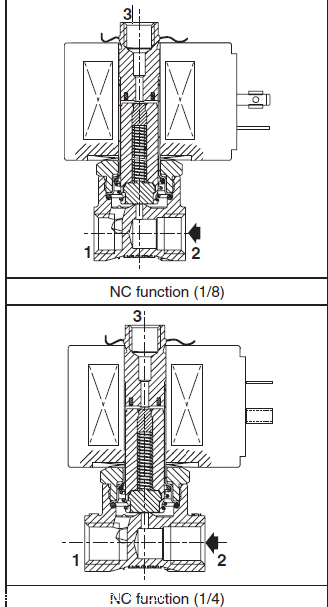

杰高/世格314系列电磁阀尺寸图
?高运行速度
?针对通用的三向引导应用优化了阀门，只有一个弹簧和两个运动部件
?符合RoHS标准
?阀门不需要低工作压力
?电磁阀符合所有相关的欧盟指令
Differential pressure See ?SPECIFICATIONS? [1 bar =100 kPa]
Maximum viscosity 65 cSt (mm2/s)
Response time 5 - 25 ms
差压见“规格”[1 bar = 100 kPa]
大粘度65 cSt（mm2 / s）
响应时间5 - 25毫秒
空气，惰性气体，水，油 - 25°C至+ 90°C NBR（腈）/ FPM（含氟弹性体
与流体接触的材料
确保与材料接触的流体的兼容性得到验证
身体黄铜不锈钢，AISI 304
遮蔽线圈铜银
芯管不锈钢，AISI 305
核心和plugnut不锈钢，AISI 430F
弹簧不锈钢，AISI 302
密封件NBR
光盘NBR
上盘FPM
核心指导POM
Coil insulation class F
Connector Spade plug (cable ? 6-10 mm)
Connector specification ISO 4400 / EN 175301-803, form A
Electrical safety IEC 335
Electrical enclosure protection Moulded IP65 (EN 60529)
Standard voltages DC (=) : 24V - 48V
(Other voltages and 60 Hz on request) AC (~) : 24V - 48V - 115V - 230V/50 Hz
线圈绝缘等级F
连接器Spade插头（电缆?6-10 mm）
连接器规格ISO 4400 / EN 175301-803，格式A.
电气安全IEC 335
电气外壳保护模制IP65（EN 60529）
标准电压DC（=）：24V - 48V
（其他电压和60 Hz的要求）AC（?）：24V - 48V - 115V - 230V / 50 Hz
密封件和圆盘（流体温度范围）
FPM（含氟弹性体）：
-15°C至+ 120°C（交流）
-15°C至+ 90°C（DC）
G314K031S1N00 G314K037S1N00
G314K032S1N00 G314K038S1N00
G314K033S1N00 G314K039S1N00
E314K034S1N00 E314K068S1N00
E314K035S1N00 E314K121S1N00
E314K036S1N00 E314K126S1N00
E314K130S1N00 E314K230S1N00
E314K131S1N00 E314K231S1N00
E314K132S1N00 E314K232S1N00
G314K041S1N00 G314K042S1N00
G314K043S1N00 G314K044S1N00
G314K045S1N00 G314K040S1N00
E314K006S1N00 E314K123S1N00
E314K007S1N00 E314K120S1N00
E314K008S1N00 E314K124S1N00
E314K127S1N00 E314K227S1N00
E314K128S1N00 E314K228S1N00
E314K129S1N00 E314K229S1N00
G314K049S1N00 G314K055S1N00
G314K050S1N00 G314K056S1N00
G314K051S1N00 G314K057S1N00
E314K052S1N00 E314K069S1N00
E314K053S1N00 E314K122S1N00
E314K054S1N00 E314K070S1N00
E314K133S1N00 E314K233S1N00
杰高/世格314系列电磁阀尺寸图
