CKD电控比例阀使用说明
阀编号1a,1b,2a,2b等中的数目字1，2表示第几个连数，
字母a,b表示a侧或b侧的线圈
使用T30·T31配线方式的接插件通常称之为D-Sub接插件。
广泛运用于FA元件和OA元件。特别是25P型是计算机通讯
机能采用的RS232C规格的指定接插件。另外，集成的连
数是面对b侧线圈侧（单电控的场合盖子侧）从左按顺序设定。
3通阀单电控常闭·常通自动回归型（压差弹簧回归）
3通阀双电控常闭·常通自动保持型
①PLC输出元件的信号配列有必要与阀侧的信号配列相一致。
3通阀2个内置型常闭·常通自动回归型（压差弹簧回归）
集成底板，阀搭载时的注意事项
增加阀后，安装螺钉成为相当于M1.7的攻丝螺钉。为了在集成底
板上安装阀不需要进行螺钉的加工，因为在初次安装的时候，同
时进行了攻丝。另外，在螺钉的前端，先涂上一些润滑油（CRC、
透平油等），就能够顺利进行安装。
4通阀2位单电控自动回归型（压差弹簧回归
4通阀2位双电控自动保持型4通阀3位
配管
①配管的拧紧固定以及重新调整配管时，必须在固定产品之后方能进行。另外，在进行阀体侧配管时，或在阀体、盖侧进行配管时，请固定盖。
②在进行固定配管等时，请不要将配管的重量和振动直接影响到阀。
③关于3通阀的加压方向（限定C气口加压）请不要任意更改。
④使用隔热材料时，请不要覆盖住马达部
配线
①关于配线，请参照机罩上贴着的配线图进行。
②红色、黑色导线的切换开关请避免使用有可能同时使信号进入的东西。

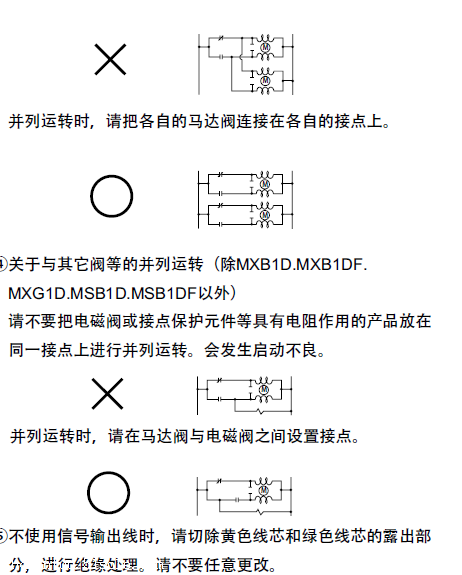

③关于马达阀的并列运转（除MXB1D.MXB1DF.MXG1D.
MSB1D.MSB1DF以外）请不要把两台以上的马达阀放在同一接点上进行并列运转。会发生启动不良。
CKD电控比例阀使用说明
