日本ckd E型接插件的使用方法
注意
A型接插件的使用方法E型接插件的插座向上、横向都可连接，是上横通用的接插件。
出厂时，与产品同时提供插座组件。请根据设置状况选择连接方向。

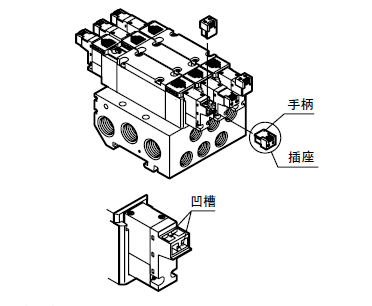

插座的装卸方法
①安装插座时，请用手指夹住手柄和插座主体，垂直插入接插件主体的矩形窗口。使手柄棘爪挂上插件主体的凹槽并锁定。请注意插座的姿势，从上方安装时，使手柄在前面，从横向安装时，使手柄向上侧。
②要拔掉插座时，把手柄往下压，把手柄棘爪从凹槽卸下，垂直拔出
导轨线连接方法

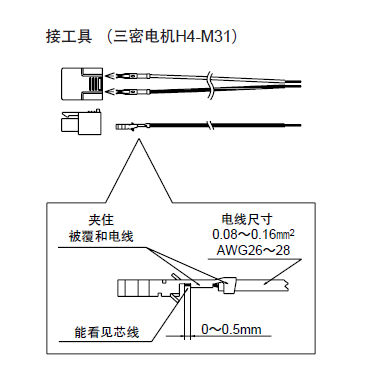

①导轨线前端剥皮3mm，把芯线剪齐插入接插件端子里，请使用压焊工具进行压焊。在压焊时，请注意分别把握住被覆和芯线，芯线前端应留出0～0.5mm。
②压焊后，把接插件端子按下图所示方向插入插座的矩形窗口中。压到底后即在内部锁定。完成后请轻轻地拉，确认已锁

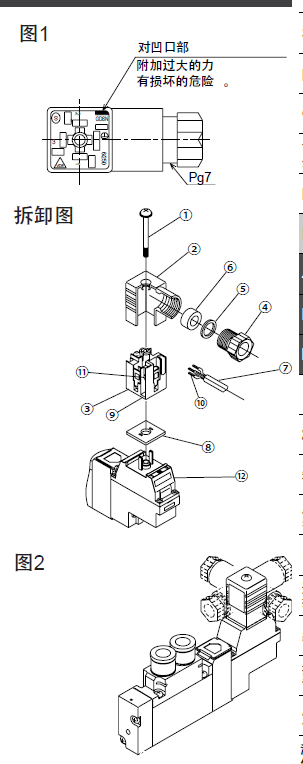

DIN端子箱的拆卸·连接线·组装方法
端子箱的拆卸、组装时，右触电的危险，请切断电源后再进行。
拆卸
●松开螺钉①，把盖子②沿螺钉①方向拔，接插件即从线圈组件中分开。
●把螺钉①从把盖子②中拔出。
●端子台③的底部有凹口⑨（GBSN标记旁边），把小型的一字形起子插入机架②与端
子台③的间隙撬一下， 端子台③即与盖子②分离（参考图1）。请不要附加过大的
力，否则会损坏元件。
●把电缆接地④卸下，取出垫圈⑤和橡胶密封圈⑥。
连接线
●连接线的准备
·电缆⑦适用外形尺寸按照JISC3306的规定VCTF2（3）芯（φ3.5～7）。
·电缆导线剥皮长度为10mm。
·捻线、单线都可连接。
·使用捻线时，请避免焊锡连接。
·捻线的前端使用压焊空心轴⑩时，请使用日本Weidmuller公司的H0.5/6（0.3～
0.5mm2）、H0.75/6（0.75mm2），或者选择与之相当的产品。夹紧轴套⑩还请用
户自己准备。
●连接线
·请用电缆⑦依次穿好电缆接地④、垫圈⑤、橡胶密封圈⑥，再插入盖子②。
·请连接端子1、2。没有极性。
·建议紧固力矩为0.2～0.25N m。
组装
●请把连接好的端子台③与盖子②组装。（请一直往下压，直到听到卡嚓声为止。）
＊ 端子台的组装方向有4种。（图2）
●依次将橡胶密封圈⑥、垫圈⑤放入盖子②的电缆导入口中，再将电缆接地④拧紧。
备注: 电缆接地大致的紧固力矩为1.0～1.5N m。
请确认电缆不会被拉掉。
●将密封垫圈⑧放入端子台③的底部与线圈组件的插头之间， 插入接插件，再将螺
钉①从盖子②上插入并紧固。
备注: 螺钉的建议紧固力矩为0.2～0.25N m。
