P+F接近开关外形尺寸:nbn4-12gm40-z0-V1
开关点功能DC 常开
额定动作距离 sn 4 mm
安装非齐平安装
输出极性DC
可靠动作范围sa 0 ... 3.24 mm
衰减系数rAI 0.37
衰减系数rCu 0.36
衰减系数rV2A 0.74
额定等级
工作电压 UB 5 ... 60 V
开关频率 f 0 ... 1000 Hz
迟滞H 1 ... 10 典型值5 %
反极性保护忽略
短路保护脉冲
电压降 Ud ≤ 5 V
工作电流 IL 2 ... 100 mA
漏电流Ir 0 ... 0.5 mA 典型值
开关状态指示黄色LED 指示灯
周围环境
环境温度-25 ... 70 oC (248 ... 343 K)
机械特性

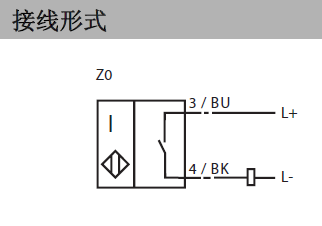

接线形式V1- 连接器
外壳材料黄铜, 镀镍
感应面PBT
防护等级IP67
接近开关是一种无需与运动部件进行机械直接接触而可以操作的位置开关，当物体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给计算机（plc)装置提供控制指令。接近开关是种开关型传感器（即无触点开关），它既有行程开关、微动开关的特性，同时具有传感性能，且动作可靠，性能稳定，频率响应快，应用寿命长，抗干扰能力强等、并具有防水、防震、耐腐蚀等特点。产品有电感式、电容式、霍尔式、交、直流型。
接近开关又称无触点接近开关，是的电子开关量传感器。当金属检测体接近开关的感应区域，开关就能无接触，无压力、无火花、迅速发出电气指令，准确反应出运动机构的位置和行程，即使用于一般的行程控制，其定位精度、操作频率、使用寿命、安装调整的方便性和对恶劣环境的适用能力，是一般机械式行程开关所不能相比的。它广泛地应用于机床、冶金、化工、轻纺和印刷等行业。在自动控制系统中可作为限位、计数、定位控制和自动保护环节等
选型
对于不同的材质的检测体和不同的检测距离，应选用不同类型的接近开关，以使其在系统中具有高的性能价格比，为此在选型中应遵循以下原则：
1.1.当检测体为金属材料时，应选用高频振荡型接近开关，该类型接近开关对铁镍、A3钢类检测体检测灵敏。
对铝、黄铜和不锈钢类检测体，其检测灵敏度就低。
1.2.当检测体为非金属材料时，如;木材、纸张、塑料、玻璃和水等，应选用电容型接近开关。
1.3.金属体和非金属要进行远距离检测和控制时，应选用光电型接近开关或超声波型接近开关。
1.4.对于检测体为金属时，若检测灵敏度要求不高时，可选用价格低廉的磁性接近开关或霍尔式接近开关。
检测
2.1.动作距离测定;当动作片由正面靠近接近开关的感应面时，使接近开关动作的距离为接近开关的大动作距离，测得的数据应在产品的参数范围内。
2.2.释放距离的测定;当动作片由正面离开接近开关的感应面，开关由动作转为释放时，测定动作片离开感应面的大距离。
2.3.回差H的测定;大动作距离和释放距离之差的值。
2.4.动作频率测定;用调速电机带动胶木圆盘，在圆盘上固定若干钢片，调整开关感应面和动作片间的距离，约为开关动作距离的80%左右，转动圆盘，依次使动作片靠近接近开关，在圆盘主轴上装有测速装置，开关输出信号经整形，接至数字频率计。此时启动电机，逐步提高转速，在转速与动作片的乘积与频率计数相等的条件下，可由频率计直接读出开关的动作频率。
2.5.重复精度测定;将动作片固定在量具上，由开关动作距离的120%以外，从开关感应面正面靠近开关的动作区，运动速度控制在0.1mm/s上。当开关动作时，读出量具上的读数，然后退出动作区，使开关断开。如此重复10次，后计算10次测量值的大值和小值与10次平均值之差，差值大者为重复精度误差.
P+F接近开关外形尺寸:nbn4-12gm40-z0-V1
