描述松下AEJ11012/FJ 高容量继电器重要参数
企业QQ:2880626084
手机；（微信）
电话：-8005
邮箱:@163.com
联系人;冯娇
产品信息：
继电器线圈驱动电路中使用浪涌吸收元件时，请使用箝位电压为线圈额定电压的1.5倍以上的浪涌吸收元件。在线圈中并联连接二极管、电阻和电容器时，有时会出现复位时间变慢、通断性能或电气寿命降低的情况。

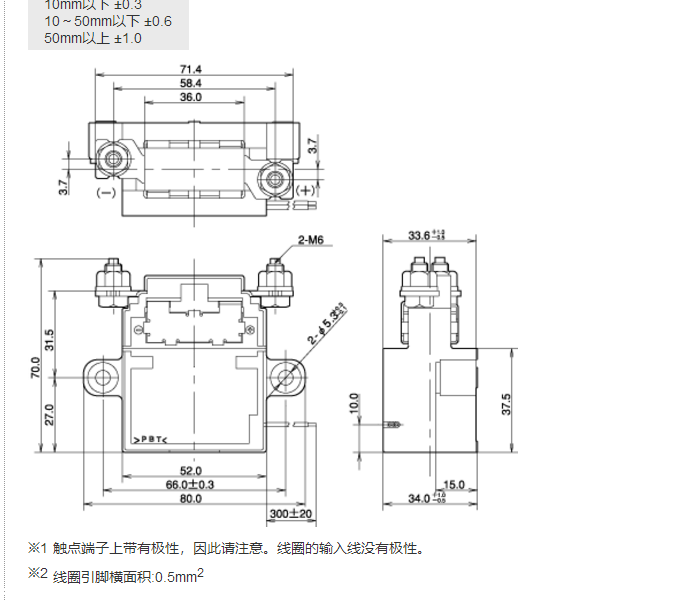

因触点端子有极性，因此请按接线图进行触点的连接。
电气负载性能值为线圈中并联连接非线性电阻的值
技术参数：
型号AEJ11012
触点构成1a
触点材料Ag alloy type
额定控制容量(电阻负载)100A 100V DC
触点大允许电压100V DC
触点大允许电流100A
小适用负载(参考値)1A 12V DC
触点容量100 A (100 V)
线圈额定电压12V DC
额定消耗功率5.0W
感性电压额定电压的75%V以下(初期)
释放电压额定电压的8.3%V以上(初期)
机械寿命100万次以上
电气寿命1万次以上(100A 100V DC)[电阻负载、通断频率(1秒ON/9秒OFF)、常温中]
耐电压(触点间)1500Vrms
耐电压(触点-线圈间)2500Vrms
使用条件-40℃ ～ +85℃
保护构造防尘罩型
动作机能单稳态型
端子形状螺丝端子
技术数据：
触点结构1a
端子间压降(初始)0.15V以下(100A通电时)
触点材料Ag合金
额定控制容量(电阻负载)100A 100V DC
触点大通电电流?短时间通电1,000A(0.1s)
小适用负载(参考值) ※11A 12V DC
大通断电流800A DC100V/3次 ※3
过负载通断 300A DC150V/10次
电气性能 绝缘电阻(初始)100MΩ以上(使用DC500V绝缘电阻计)
耐电压(初始) 触点间 AC1,500V1分钟(检测电流：10mA)
触点与线圈间AC2,500V1分钟(检测电流：10mA)
动作时间 30ms以下(施加额定工作电压时，不含触点弹跳、at20 ℃)
复位时间 15ms以下(施加额定工作电压时、at20 ℃)
机械性能耐衝撃性误动作冲击500m/s2{51G}(可线圈施加额定电压)/
50m/s2{5.1G}(无励磁)(正弦半波脉冲：11ms,检测时间：10μs)
耐久冲击1000m/s2{102G}
(线圈施加额定操作电压或无励磁)(正弦半波脉冲：6ms)
耐振性误动作振动10Hz～200Hz、44.1m/s2{4.5G}
(线圈施加额定操作电压或无励磁)
耐久振动10Hz～200Hz、44.1m/s2{4.5G}
(线圈施加额定操作电压或无励磁)(X、Y、Z方向各4小时)
寿命机械寿命100万次以上
电气寿命1万次以上(100A 100V DC)
[电阻负载、通断频率(1秒ON/9秒OFF)、常温中]
使用条件 使用的环境、运输、保管条件 ※2?40 ℃～+85 ℃
重量约300g
描述松下AEJ11012/FJ 高容量继电器重要参数
