HERION压力开关5150002000000800详解
企业QQ:2880626087
手机;(微信)
电话:-8004
邮箱:@163.com
联系人;王倩

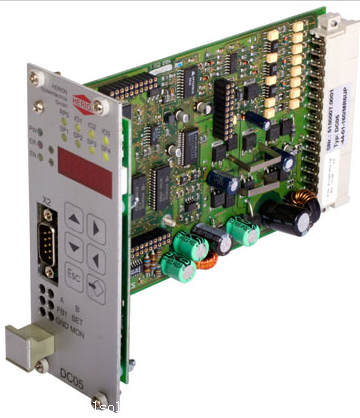

实物图样:
描述:
数字放大器,具有恒定电流调节器PDM放大器
供应装置18 ... 30 V DC,包括波纹。
设定点输入:0 ... + / - 10 V,和(0)4到20 mA
4内部的设定值,设定值4个斜坡
环境温度涂:0 ... + 50 oC,质量:0.4 kg安装
位置:垂直,自由空气循环必须得到保证
全数字化放大器和稳压器的优点:
- 卡上没有电位器
- 不需要设置跳线
- 可以通过键盘和显示器进行所有设置
- 设置时用户的安全
- 磁电流测量无电位器调整
灵活且面向未来的系统:
- 使用现代16位μC
- 通过软件和硬件的扩展选项提供灵活性
以适应客户特定的任务
- 闪存EPROM,可轻松自定义和更新软件
无需交换EPROM的扩展程序(通过PC从PC下载)
RS232)
- 使用看门狗和复位模块的成本很高
可靠性和安全性
放大器卡DC05用于:
控制连续阀门有无
电气反馈
- 比例压力阀
- 直接控制比例方向阀
- 预控比例方向控制阀
- 比例流量控制阀
过程变量的控制
流体动力驱动,系统和
系统如:
- 压力
- 速度
- 职位
- 速度
- 权力
- 控制两个压力
- 过程变量的级联控制
参数:
电源电压:
DC(12)18 ... 30 V,
残留波纹<10%
(12伏要求)
磁铁系统可选:
0.8 A / 1.1 A / 1.3 A / 1.6 A / 2.4 A /
2.7 A / 3.5 A(其他要求)
功耗:
大50 VA
备份(快速):
3.15 a
电源电压:
±10 V,大可加载10 mA。
外部驱动电压
可调用设定点:
24 V±10%,残余纹波≤10%,
每个输入的功耗
≤20 mA
环境温度:
O°C ... 50°C
(不同的温度范围
要求提供)
储存温度:
- 20°C ... 60°C
连接器:
根据DIN 41 612,48 pol。
F型镀金EMC准则:
免疫:
在铅上爆发
EN 61000-4-4
HF场根据EN 61000-4-3
符合EN 61000-4-2标准的ESD
发射:
有线发射
根据EN 50011
辐射发射
根据EN 55011
尺寸:
前面板/ PCB:
50.5×128.4毫米; 10 TE,
3 HE / 100 x 160毫米
欧洲格式
输入信号:
1输入,差分输入
14位分辨率,0 ...±10V
1个输入,单端与
14位分辨率,0 ...±10V
1个输入,单端与
14位分辨率,
0或4 ... 20 mA
(250Ω测量电阻))
显示和操作:
4位7段显示器,
6个键(上,下,左,
RIGHT,ENTER和ESC)
状态指示灯:PW(电源),
EN(启用),ER(错误),
SP1 ... SP4,RP0(斜坡= 0),
IO1 ... IO3,+, -
频率,周期时间
PWM频率:
18千赫
循环次数:
电流调节器0.22毫秒,内部
控制回路0.22毫秒(用于阀门反馈),
外部控制回路
0.44毫秒
