PHOENIX接线端子3000565
企业QQ：2880626087
手机：
电话： -8004
传真： -8007
邮箱： @163.com
联系人：王倩
实物图样：
描述：
分断测试端子， 带测试插座螺栓，用于插入测试插头， 标称
工作电压: 500 V， 标称工作电流: 41 A， 接线方式: 螺栓连
接， 长度: 82.4 mm， 宽度: 12.3 mm， 颜色: 灰色， 安装:
NS 35/7,5， NS 35/15， 标称工作电压: 500 V
：
普通的螺丝刀就可以操作接线螺母
向上打开的外壳盖翼内含有接线螺母，可实现方便、快捷地接线。
打开盖翼，可将压接端头轻松套在接线螺栓上。关闭卡紧盖翼，
接线螺母自动对准接线螺栓，可毫不费力的将其拧紧。
采用CLIPLINE complete系列专利的插拔式桥接件可以方便地实现
桥接和电位分配
隐藏的弹簧垫圈保证了螺钉不会自行松脱
端子中央和接线位上方具有大面积标识区域
开关锁定机制可有效防止回路意外分断动作
关紧的盖翼可以完全封闭金属件部分，包括端头的预绝缘部分，
提供防触摸保护
CLIPLINE系列标准化测试适配器和测试插头

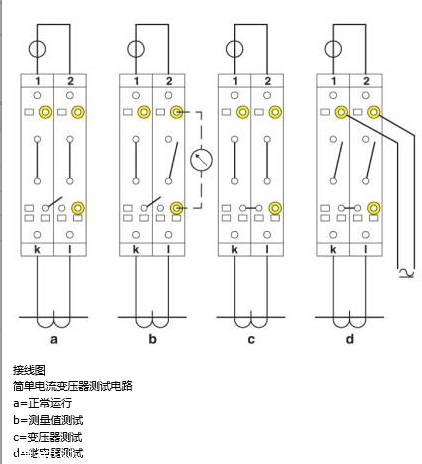

接线图：
概述：
注意事项
注意：BE-RT... 路径扩展用于无绝缘套管的电缆插针（参见附件）。
层数
1
连接量
2
电位
1
额定横截面
6 mm2
颜色
灰色
绝缘材料
PA
阻燃等级，符合UL 94
V0
应用领域
机械工程
工厂工程
额定浪涌电压
6 kV
污染等级
3
电涌电压类别
III
绝缘材料组
I
额定条件下的大功耗
1.31 W
大负载电流
41 A
额定电流IN
41 A
额定电压 UN
500 V
开口式侧板
是
冲击测试规格
DIN EN 50274 (VDE 0660-514):2002-11
防手背接触保护
保证
防手指触摸
保证
有关防触电保护的说明
电击防护仅由绝缘电缆端头确保。
电涌电压测试结果
通过测试
脉冲耐受电压测试设定点
7.3 kV
电源频率耐受电压测试结果
通过测试
大功率频率耐受电压设定点
1.89 kV
（5x导线连接）接线点的机械稳定性测试结果
通过测试
支架上紧固测试结果
通过测试
在端板上进行紧固
NS 35
设定点
5 N
电压压降测试结果
通过测试
要求，电压降
≤ 6.4 mV
温度上升测试结果
通过测试
短路稳定性测试
通过测试
导线横截面短路测试
6 mm2
短时电流
0.72 kA
热测试结果
通过测试
热敏特征的验证（针焰实验）有效耐受期
30 s
摆动，宽带噪音测试结果
通过测试
测试规范，摆动，宽带噪音
DIN EN 50155 (VDE 0115-200):2008-03
测试频谱
2类，B级使用寿命测试，在转向架上进行
测试频率
f1 = 5 Hz 到 f2 = 250 Hz
ASD等级
6.12 (m/s2)2/Hz
加速度
3.12g
每轴的测试周期
5 h
测试方向
X-, Y- 与 Z-轴
冲击测试结果
通过测试
测试规范，冲击测试
DIN EN 50155 (VDE 0115-200):2008-03
冲击形式
半弦
加速度
30g
冲击持续时间
18毫秒
每个方向的冲击次数
3
测试方向
X-, Y- 与 Z-轴 （正向与负向）
绝缘材料相对温度指数（电气，UL 746 B）
130 °C
绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21））
130 °C
低温下的静态绝缘材料应用
-60 °C
铁路车辆防火性能 (DIN 5510-2)
通过测试
焰色试验方法（DIN EN 60695-11-10）
V0
氧指数（DIN EN ISO 4589-2）
>32 %
NF F16-101、NF F10-102 I级
2
NF F16-101、NF F10-102 F级
2
表面可燃性NFPA 130 (ASTM E 162)
通过
烟雾比光密度NFPA 130 (ASTM E 662)
通过
烟气毒性NFPA 130 (SMP 800C)
通过
量热释热NFPA 130 (ASTM E 1354)
28 MJ/kg
铁路车辆的防火保护 (DIN EN 45545-2) R22
HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R23
HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R24
HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R26
HL 1 - HL 3
