PHOENIX单个继电器2961367工作原理
企业QQ：2880626087
手机：
电话： -8004
传真： -8007
邮箱： @163.com
联系人：王倩
实物图样：
：
线圈和触点之间安全隔离，符合DIN EN 50178
根据型号不同，大防护等级可达RT III（防洗）
触点大功率达6 A
环境条件：
环境温度（运行）
-40 °C ... 85 °C
环境温度（存放/运输）
-40 °C ... 85 °C
线圈侧：
额定输入电压 UN
4.5 V DC
以UN为参考的输入电压范围
参见曲线图
UN下的典型输入电流
38 mA
典型响应时间
5 ms
典型释放时间
2.5 ms
线圈电阻
119 Ω ±10 % (20 °C时)
额定条件下的功耗
0.17 W

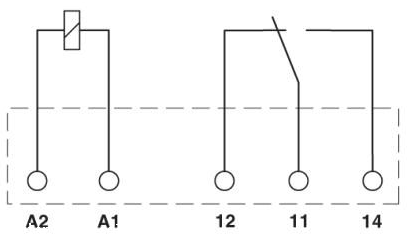

电路图：
触点侧：
触点类型
1PDT
开关触点类型
单触点
触点材料
AgSnO
大切换电压
250 V AC/DC
小切换电压
5 V (100 mA时)
小切换电流
10 mA (12 V时)
大启动电流
10 A (4 s)
限制连续电流
6 A
大额定功率值（电阻负载）
140 W (24 V DC)
20 W (可用于48 V DC)
18 W (可用于60 V DC)
23 W (可用于110 V DC)
40 W (可用于220 V DC)
1500 VA (可用于250VAC)
符合DIN VDE 0660/IEC 60947的通断容量
2 A (24 V、DC13时)
0.2 A (110 V、DC13时)
0.1 A (220 V、DC13时)
3 A (24 V、AC15时)
3 A (120 V、AC15时)
3 A (230 V、AC15时)

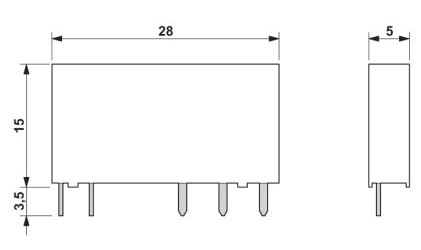

尺寸图：
