诺冠电磁先导阀性能特征
企业QQ：2880626087
手机：
电话： -8004
传真： -8007
邮箱： @163.com
联系人：王倩
实物图样：
特征：
高性能紧凑型设计
灵活多变的底板系统
适用于多级压力系统
两种阀芯技术
软密封 (大流量)
易于从内先导变为外先导
可在通气的情况下更换电磁阀
流量:610 l/min
驱动:2x3/2
标准:ISO 15407-1;VDMA 24 563
电压:24Vd
产品详情：
驱动方式：电磁阀
阀体材质：合金钢阀
结构特征：滑阀形
开关方向：直行程
连接形式：法兰
压力环境类型：中压阀2.5
压力环境数值：10MPa
工作温度区间：常温阀-29℃
特殊功能：快速型
公称通径：16mm
外形尺寸：100-30-36mm
重量：0.18kg
驱动方式：电控
流量：750
介质：压缩空气
阀体：铝合金
工作压力：1---10
技术参数：
介质:压缩空气
驱动:2x3/2
启动:电控/弹簧
功能:常闭
电压:24Vdc
工作压力:2.5 ... 10 bar
工作温度:-15 ... 50 °C
先导:内部
手动控制:仅按下
防护等级:IP65
标准:ISO 15407-1;VDMA 24 563
阀芯密封技术:软密封阀芯
流量:610 l/min
材料 - 螺母和螺钉:镀锌钢
密封:氢化丁腈橡胶
密封件和 O形圈:丁腈橡胶
主体:铝合金;压铸铝
阀芯和套管:阳极化铝，有专用涂层

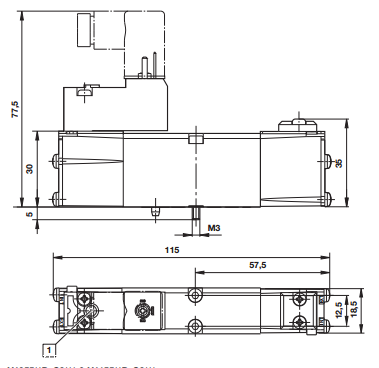

尺寸图：
工作原理：
先导阀是一种利用介质能量，以较小的控制能量控制大口径阀门开
闭的方法。
附图是一种压力先导的示意：
关闭阀门时，先将A区的压力引导到C区，由于中间阀芯上部面积大
于下部，阀芯下移，关闭阀门。
打开阀门时，将C区的压力释放到B区，阀芯在介质压力下 打开。
可以看出只要控制一个较小的三通阀门就可以控制整个大口径阀。
实际上这种方法的实现方式以及具体结构多种多样，小三通阀可以
电磁阀控制。这个小三通阀也可以两个阀取代。小三通阀或者取代
它的两个阀也可以用更小规模的先导方式控制。
