EUCHNER安全开关CTP-L1-AP-U-HA-AZ-SII-124468
企业QQ：2880626087
手机：
电话： -8004
传真： -8007
邮箱： @163.com
联系人：王倩
产品：
具有锁止功能以及锁止监控功能的安全开关
集成CES-AP电子装置
无需另配安全评估单元
可达到EN ISO 13849-1要求的安全等级4/PL e
可与现有的安全开关安装兼容
特点：
整合了锁止功能及集成评估电子装置的安全开关
直接连接分散式外围系统（例如，ET200pro）
配有短路电流监控功能
2路安全输出（半导体输出）
高可达安全防护等级4/PL e，符合EN ISO 13849-1要求
配有2个M12接插头
特殊编码
接近方向A、B和C（交货时默认设置）
机械值和环境：
壳体材料
开关触头外盖压铸锌
安全开关壳体纤维玻璃，加强型热塑材料
重量
网状0,42 kg
环境温度
UB = 24V DC时-20 ... +55 °C
防护等级IP67 / IP69 / IP69K
耐振动性能符合EN IEC 60947-5-3标准
机械使用寿命1 x 106
安装位置任何
就绪状态延时大1 s
开关频率大0,5 Hz
接线方式2个5针M12圆形接插头 + 针5未使用
接近速度20 m/min
门锁原理通电解锁
锁紧力Fmax2600 N
锁紧力FZh2000 N
固定作用力20 N
提取力20 N
触发力10 N
超行程5 mm

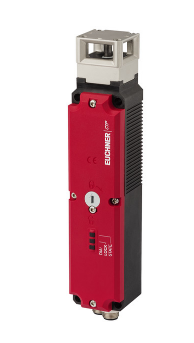

实物图样：
电气连接等级：
| 测试脉冲间隔 | 小100 ms |
| 测试脉冲 | 大0,3 ms |
| 工作电压DC | |
| UUB | 24 V DC -15% ... 15% 反极性保护，稳压，残余纹波< 5％，PELV |
| 电流大小 | |
| IUB | 40 mA |
| IIMP | 400 mA |
| 使用类别，符合EN 60947-5-2标准 | |
| DC-13 | 24V 150mA
|
| 电磁线圈工作电压DC | |
| UIMP | 24 V DC -15% ... +10% 反极性保护，稳压，残余纹波< 5％，PELV |
| 保险丝 | |
| 外部（工作电压UB） | 0,25 ... 2 A |
| 外部（电磁线圈工作电压IMP） | 0,5 ... 8 A |
| 额定绝缘电压Ui | 大50 V |
| 额定脉冲耐受电压Uimp | 大0,5 kV |
| 功耗 | 6 W |
| EMC保护要求 | 符合EN IEC 60947-5-3标准 |
| 电磁线圈占空比 | 100 % |
| 污染程度（外部，符合EN 60947-1标准） | 3 |
尺寸图：
