EUCHNER机电式安全开关NM02AG-SM4详解
企业QQ:2880626087
手机:
电话: -8004
传真: -8007
邮箱: @163.com
联系人:王倩
说明:
塑料壳体的NM系列安全开关用于安全门和移动机器部件的位置监控。
此系列安全开关提供有五种开关头:
带滚轮柱塞
球形柱塞
滚轮摇臂
摇臂式
铰链式触发块
因此,每名用户均可根据自身的应用选用佳的触发元件。
其触发头可在4个接近方向之间轻松调整,因而具有大限度的灵活性。
现提供有两种型号的基础外壳,多可有三个开关触点。此系列开关尺
寸紧凑,可在任意位置安装,因而可在所有自动化和装配现场集成。
实物图样:
特点:
铰链式触发块作为中空轴
10.2 mm内径
M12圆形接插件
通过玻璃纤维加固塑料进行隔离防护,具有IP67防护等级
较长的机械使用寿命
同一壳体有5种不同的触发头可选
以小的尺寸融合了大的功能性
可简便、快捷地完成四个接近方向的转换
长型外壳的侧面以及底部共有三个电缆进线口(NM11...、NM02...、NM12...、NM03...型)
具有较大的单独触点元件接线空间
多达3个开关触点
机械技术数据:
设计 | 长型壳体 |
壳体材料 | 加强型热塑材料 |
重量 | |
网状 | 0,1 kg |
环境温度 | -20 ... 60 °C |
防护等级 | IP67 |
机械使用寿命 | 4 x 106 |
触点材料 | 银合金,电亮金 |
开关原理 | 缓动式开关触点 |
安装位置 | 任何 |
门位置的强制动作触点数 | 2 |
接线方式 | |
1 x | SM4接插头 |
接近速度 | |
大 | 60 m/min |
触发元件 | |
塑料滑动轴承 | 铰链式触发块中空轴 |
触发频率 | 5000 1/h |
触发力矩 | 0,1 Nm |

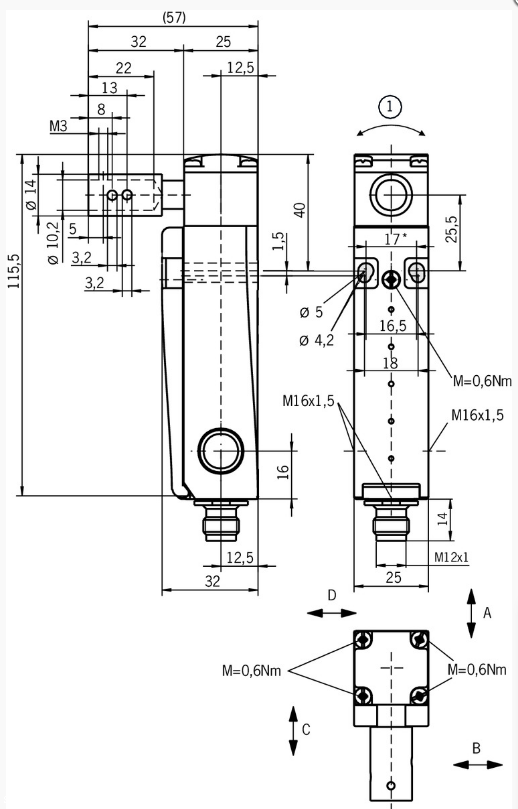

尺寸图:
