HERION电磁阀MR4S10HVGZ300性能特征
企业QQ：2880626087
手机：
电话： -8004
传真： -8007
邮箱： @163.com
联系人：王倩
特点：
?由于无管道连接，易于安装
?节省空间的设计
?轻松控制扩展
实物图样：
结构：
标准流量控制阀位于承板上
建成，因此可以作为Zwischenbauger?te
被使用。
手术：
流动流是通过手动完成的
旋钮设置。 该设置可以根据要求
通过锁定（E 10锁定）保护。
附件：
这些装置位于定向阀和
带有螺丝的连接板
密封的O形圈。 大高度和
安装见7501421。
线路连接：
连接板，符合DIN 24 340标准的孔型
ISO 4401，中间连接。
一般特征：
名称2路流量控制阀
图标参见设备设置
带有上游差压活塞的盲型节气门
安装类型中间安装
导管连接中间连接
安装位置任意
流向请参阅设备设置中的符号
驱动类型手动调整
环境温度范围θu[°C] -20 ... +50
公称尺寸NG 6 10

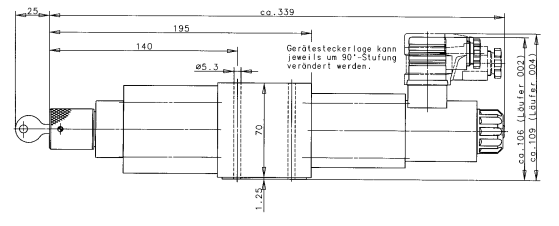

尺寸图：
流量控制阀的液压特性：
工作压力范围pe max。 [酒吧] ... 315
Q [l / min]时的功能压降2 8 16 24
VpA-B min / max [bar] 4/100 12.5 / 300 20/300
压力介质温度θmmax。 [°C] +70
粘度范围ν[mm2
/ s] 12 ... 500
流量Qmax [l / min] 0.02 ... 16
操作时刻Mb [Ncm] 10
旋转角度α[o]约345
过滤细度
流量控制阀s [mm] 0.01，Q = 0.5 l / min。
0.05对于Q> 0.5l / min。
方向控制阀的电气特性：
DC
开关时间t约为Te [ms] 50
ta [ms] 30
电路/小时约15000
额定电压UN [V]标准电压
（根据要求提供特殊电压）24
功耗P20 [W] DC 32
P20 [VA] AC -
占空比EDrel [％] 100
磁体和磁性保护器
电气连接符合DIN 40050 IP 54
电气连接符合DIN 43 650的设备插座
流量控制的其他特性参见7500990和方向阀7501295。
