HERION溢流阀DB0GS6HGZ7000性能特征
企业QQ:2880626087
手机:
电话: -8004
传真: -8007
邮箱: @163.com
联系人:王倩
实物图样:
结构:
压力阀是直接控制的活塞阀。
手术:
用旋钮手动调节压力。
该设置可以通过请求进行
关闭(E 10关闭)或通过管道
得到保护。
附件:
这些装置位于定向阀和
带有螺丝的连接板
密封的O形圈。 大高度和
安装见7501421。
线路连接:
连接板符合DIN 24 340-A6和ISO的孔型
4401-AB-03-4-A,中间连接。
特点:
?由于无管道连接,易于安装
?节省空间的设计
?轻松控制扩展
一般特征:
类型滑阀,
直接控制
安装型法兰
导管连接中间连接
安装位置任意
流向请参阅符号
驱动类型手动调整
质量[kg] 1.3
环境温度范围
θu[°C] - 20至+50
公称尺寸NG 6
液压特性:
工作压力范围pe max。 [酒吧]至315
设定压力范围pv min。 [bar]看到的特征
大电压 [bar]压力等级50:150
压力等级70:100
压力等级80:210
压力等级90:315
压力介质温度θmmax。 [°C] +70
粘度范围ν[mm2 / s] 12至500
流量Q(l / min)见特性曲线

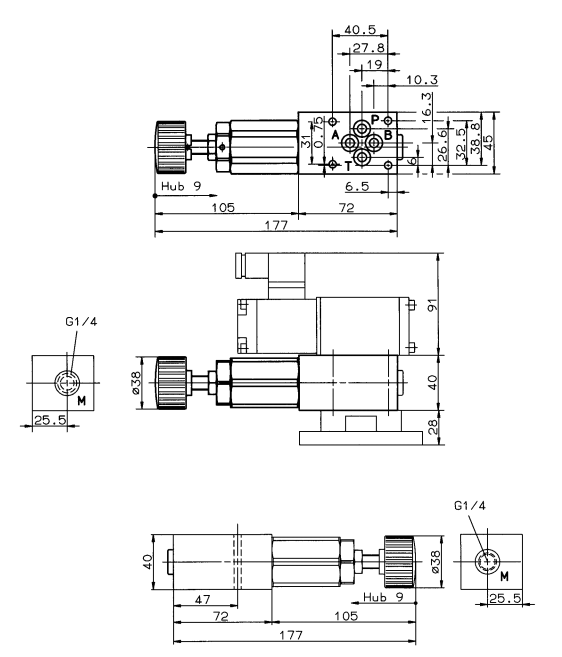

尺寸图:
调压失灵原因:
溢流阀在使用中有时会出现调压失灵现象。先导式溢流阀调压失灵
现象有二种情况:一种是调节调压手轮建立不起压力,或压力达不到
额定数值;另一种调节手轮压力不下降,甚至不断升压。出现调压失
灵,除阀芯因种种原因造成径向卡紧外,还有下列一些原因:
是主阀体(2)阻尼器堵塞,油压传递不到主阀上腔和导阀前腔,
导阀就失去对主阀压力的调节作用。因主阀上腔无油压力,弹簧力又
很小,所以主阀变成了一个弹簧力很小的直动型溢流阀,在进油腔压
力很低的情况下,主阀就打开溢流,系统就建立不起压力。
压力达不到额定值的原因,是调压弹簧变形或选用错误,调压弹簧
压缩行程不够,阀的内泄漏过大,或导阀部分锥阀过度磨损等。
第二是阻尼器(3)堵塞,油压传递不到锥阀上,导阀就失去了支主阀
压力的调节作用。阻尼器(小孔)堵塞后,在任何压力下锥阀都不会打
开溢流油液,阀内始终无油液流动,主阀上下腔压力一直相等,由于
主阀芯上端环形承压面积大于下端环形承压面积,所以主阀也始终关
闭,不会溢流,主阀压力随负载增加而上升。当执行机构停止工作时,
系统压力就会无限升高。除这些原因以外,尚需检查外控口是否堵住,
锥阀安装是否良好等。
