REXROTH双活塞气缸R402000810产品资料
企业QQ:2880626087
手机:
电话: -8004
传真: -8007
邮箱: @163.com
联系人:王倩
实物图样:
特征:
实用原则双作用式
缓冲弹性
磁性销钉带磁性活塞
活塞直径16 mm
行程50 mm
外壳铝材
密封件材料丙烯树胶
压缩空气连接M5
技术信息:
工作压力范围 See table
环境温度范围 0 ... 60 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0-1 mg/m3
确定活塞推力的压力 6.3 bar
注意:
压力露点必须至少低于环境和介质温度 15 °C ,并且允许 的
高温度为 3 °C 。压缩空气的油含量必须在整个使用寿命中保持不变。
只可使用经过 AVENTICS 公司许可的油,
适用于活塞直径 ? 6 磁性传感器必需的紧固零件
传感器固定设备仅用于活塞 ? 6 的安装
材料:
外壳 铝材, 阳极氧化处理
正面板 钢, 镀锌
活塞杆 不锈钢, 钢, 淬火的
密封 丙烯树胶
导向衬套 铝材, 阳极氧化处理
前端盖板 铝材, 阳极氧化处理, 钢, 镀镍
后盖 聚甲醛

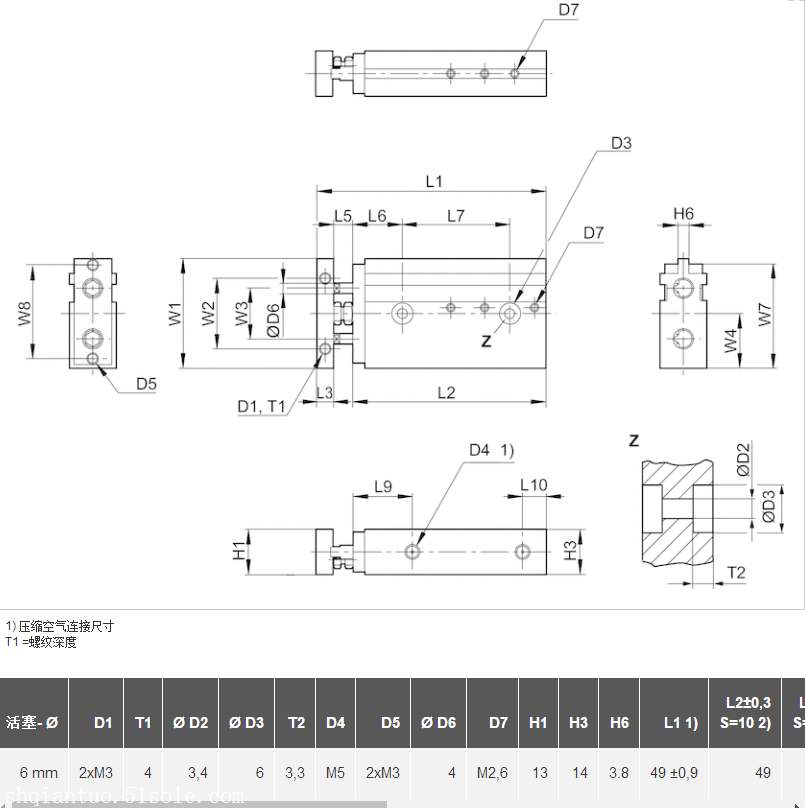

尺寸图:
技术数据:
活塞- ? 2x | 6 mm | 10 mm | 16 mm | 20 mm | 25 mm | 32 mm | |
---|---|---|---|---|---|---|---|
接口 | M5 | M5 | M5 | M5 | M5 | G 1/8 | |
工作压力范围 | 2 ... 7 bar | 2 ... 7 bar | 1,5 ... 7 bar | 1,5 ... 7 bar | 1,5 ... 7 bar | 1,5 ... 7 bar | |
缩回运动的活塞力 | 19 N | 63 N | 189 N | 296 N | 475 N | 759 N | |
伸出运动的活塞力 | 35 N | 98 N | 253 N | 395 N | 618 N | 1012 N | |
大速度 | 0,5 m/s | 0,5 m/s | 0,5 m/s | 0,5 m/s | 0,5 m/s | 0,5 m/s | |
已经入大提升设定 | -5 mm | -5 mm | -5 mm | -5 mm | -5 mm | -5 mm | |
大缓冲能量 | 0,003 J | 0,03 J | 0,11 J | 0,17 J | 0,23 J | 0,28 J | |
重量 | 10 mm行程 | 0,06 kg | 0,125 kg | 0,26 kg | 0,4 kg | 0,58 kg | 1,38 kg |
10mm行程 | 0,012 kg | 0,018 kg | 0,027 kg | 0,036 kg | 0,051 kg | 0,093 kg | |
缓冲 | - | 弹性 | 弹性 |
