REXROTH调压阀R412010705产品资料
企业QQ:2880626087
手机:
电话: -8004
传真: -8007
邮箱: @163.com
联系人:王倩
实物图样:
特征:
阀门结构形式活塞阀(柱塞阀)
外壳黄铜
密封件材料腈-丁二烯-橡胶
Qn 1?270 l/min
压缩空气 接口 人口M5
压缩空气 接口 出口M5
材料
外壳 黄铜, 镀镍
密封 腈-丁二烯-橡胶
技术信息:
结构特点 活塞阀(柱塞阀)
工作压力范围 0 ... 10 bar
调节范围 小/大 1 ... 8 bar
低 / 高环境温度 0 ... 60 °C
介质温度范围 0 ... 60 °C
介质 压缩空气
重量 0,045 kg
注意:
压力露点必须至少低于环境和介质温度 15 °C ,并且允许 的
高温度为 3 °C 。

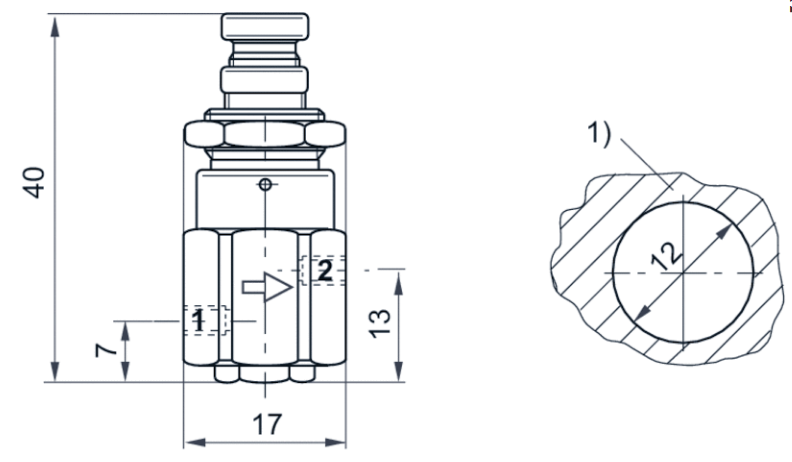

尺寸图:
工作原理:
调压阀基本可以说是减压阀,减压阀的工作原理如下:高压介质通
过一个小孔充到一个相对较大的腔里实现减压,实际上是靠截流
减压,膜片或活塞的两面一面是出口腔,一面是人为给的压力,并
且控制小孔大小的阀杆和膜片(活塞)相连,这样只要给一个固定的
压力,那么出口腔的压力就会一直等于这个压力,这个人为给定的
压力可以由弹簧或气源或液压源来提供。
流量特性:
