FESTO气缸PDF技术资料,SLT-16-40-P-A
小型滑台式气缸SLT/SLS/SLF

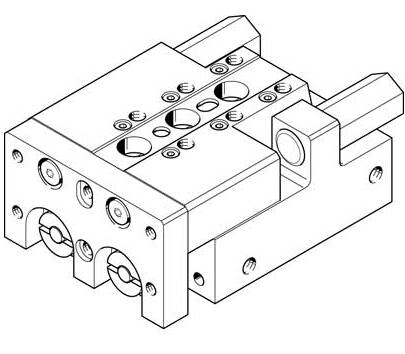

小型滑块驱动器SLT-16-40-P-A
产品代号: 170563
耐腐蚀等级 CRC 0 - 无腐蚀影响
环境温度 -20 ... 60 °C
在终端位置的冲击能量 0.3 Nm
大输出力Fy 490 N
大输出力Fz 490 N
大扭矩Mx 3.8 Nm
大扭矩My 3.8 Nm
大扭矩Mz 2.7 Nm
6 bar时的理论作用力，回复行程 218 N
6 bar时的理论作用力，进程 242 N
移动质量 690 g
产品重量 725 g
其它可用接口 参见产品图纸
安装类型 带通孔
气动连接 M5
材料备注 不含有黄铜和PTFE
材料信息，盖 锻造铝合金
材料信息，密封 HNBR
材料信息，壳体 锻造铝合金
材料信息，活塞杆 高合金钢, 耐腐蚀
VADMI-95-P#162528
LFR-D-7-MAXI
SLF-10-10-P-A (170506)
SLF-10-20-P-A (170507)
SLF-10-30-P-A (170508)
SLF-10-40-P-A (170509)
SLF-10-50-P-A (170510)
SLF-16-10-P-A (170511)
工作介质压缩空气符合ISO 8573-1:2010 [7:4:4]
工作/先导介质注意事项可用润滑介质工作（今后须始终润滑工作）
工作压力[bar] 1.5 … 10 1 … 10
环境温度1) [°C] –20 … +60
主要技术参数
缸径? 6 10 16 20 25
气接口M5 Gx
结构特点动态拨叉式系统
导轨平行活塞杆，滚珠轴承导轨
缓冲缓冲P 两端均不可调
液压缓冲器– 两端带自调缓冲
位置感测带接近开关感测
安装方式通过通孔
通过内螺纹
安装位置任意
可调终端位置范围
每个终端挡块[mm] 7 4 12
每个液压缓冲器[mm] – 4 5 12
带液压缓冲器的缓冲长度[mm] – 5 8 12
大推进速度[m/s] 0.51) 0.8
大返回速度[m/s] 0.51) 0.8
重复精度挡块PF [mm] 0.02
液压缓冲器[mm] – 0.02
SLF-16-20-P-A (170512)
SLF-16-30-P-A (170513)
SLF-16-40-P-A (170514)
SLF-16-50-P-A (170515)
SLF-16-80-P-A (170516)
