P+F光纤传感器 SU18/16/35/40a/110/115a/126a
企业QQ：2880626087
手机：
电话： -8004
传真： -8007
邮箱： @163.com
联系人：王倩
实物图：
特征：
用于 DIN 导轨安装的基础系列
大功率型
时尚设计
可选 3 个响应时间
相互安装无干扰（无色度亮度干扰）
自动诊断功能
产品阐述：
用于玻璃光纤和塑料光纤的光纤传感器
特性：
传感器范围可达 460 mm (KLR-C02-2.2-2.0-K146)
检测范围可达 1500 mm (KLE-C01-2.2-2.0-K116)
光源类型LED
光源类型调制可见红光 , 640 nm
极限环境光强10000 Lux
附加信息：
有可能的使用
具有光纤的传感器的使用特别有利于拾取小部件或难以
接近和粗糙的位置
环境条件，如高温或爆炸条件。
发射器和接收器被封装在一个外壳中。基座和光纤组成了
一个光学系统，其中灵活
使用塑料或玻璃纤维将发射和接收光从单元传递到操作点。
取决于所连接的光纤，光学特性对应于单路光栅或反射光
栅的光学特性
光栅。
单路径系统的发射器和接收器各有一个光纤。对于反射系
统，光线在单个光纤中引导
通过单独的发送器和接收器光纤
安装传感器
这些设备可以安装在顶部导轨上，也可以通过钻孔直接连接。
安装光纤
将光纤插入传感器的开口。插入导轨时可以感受到阻力
（O形圈）。进一步推动光纤
进入传感器，直到它们的端部与光学元件接触。光纤现在
必须使用固定在控制面板上
螺丝。
传感器/光纤组合现在可以运行了。
笔记
?使用一次性切刀可以将光纤切割成任意长度。注意每个
切割位置都可以使用
只有一次。
?为确保0.5 mm直径光纤的可靠连接，必须安装交付的适配器。
?必须防止光纤上的扭转负载。
?必须防止光纤上的机械负载。
?必须防止与汽油或有机溶剂接触。
清洁的
我们建议清洁光纤的光出口，并定期检查螺钉连接以及插
入式连接
间隔。
功能安全性参数：
平均失效时间（天）690 a
使用寿命（...月...天）20 a
诊断范围0 %
指示灯/操作键：
运行显示绿色 LED，常亮 上电 , 欠压指示灯：
绿色 LED，脉冲（约 0.8 Hz） , 短路 ： 绿色 LED 闪
烁（约 4 Hz）
功能显示LED黄色 静态照明 开关状态 非稳定区
域时闪烁
控制器用于设置灵敏度的电位计
2 位滑动开关：亮/暗开关
3 位置滑动开关：计时器功能 - 计时器关闭、接通延时 40 ms、断开延时 40 ms
3 位滑动开关：操作模式 - 标准、高功率、超高功率

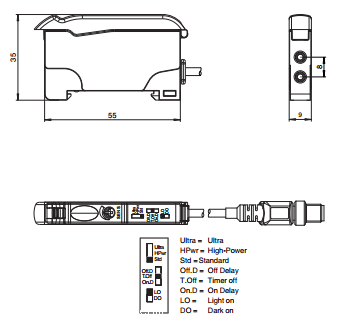

尺寸图：
电气特性：
工作电压10 ... 30 V DC
纹波10 %
空载电流≤ 30 mA
输出：
故障输出显示1 路推挽（4 合 1）输出 NPN/PNP ,
短路保护
开关类型亮/暗时接通，可切换
信号输出1 路推挽（4 合 1）输出 NPN/PNP ,
短路保护
开关电压大 30 V DC
开关电流大 100 mA , 阻抗负载
电压降≤ 2 V 100 mA 时直流 ； ≤ 0,7 V 时 10 mA
开关频率标准模式： 3 kHz , 高功率模式： 1
kHz , Ultra 模式： 100 Hz
响应时间标准模式： 160 μs , 高功率模式： 5
00 μs , Ultra 模式： 5 ms
重复精度≤ 0,5 % 经调节的传感器范围
与标准和规范体系的一致性
符合标准
产品标准EN 标准 60947-5-2:2007
IEC 60947-5-2:2007
许可和认证：
UL认证cULus 标准，Class 2 电源，Type 1 机壳
CCC 认证大工作电压为 36 伏的产品，无需经
过许可认证，且因此无须配备CCC-标识。
周围环境：
环境温度-10 ... 55 °C (14 ... 131 °F)
储存温度-20 ... 70 °C (-4 ... 158 °F)
性能：
? DIN 标准导轨安装
? 高速模式
? 时尚设计
? 3 种响应时间可选
? 防止相互干扰
? 自诊断功能
机械特性：
外壳宽度9 mm
外壳高度34,5 mm
外壳高度62,3 mm
防护等级IP50
连接200 mm，PVC 电缆 有 M8 连接器，4 针
材料：
外壳PC
重量45 g
P+F光纤传感器 SU18/16/35/40a/110/115a/126a
