REXROTH比例溢流阀特征,DBETE-6X/200G24K31F1V

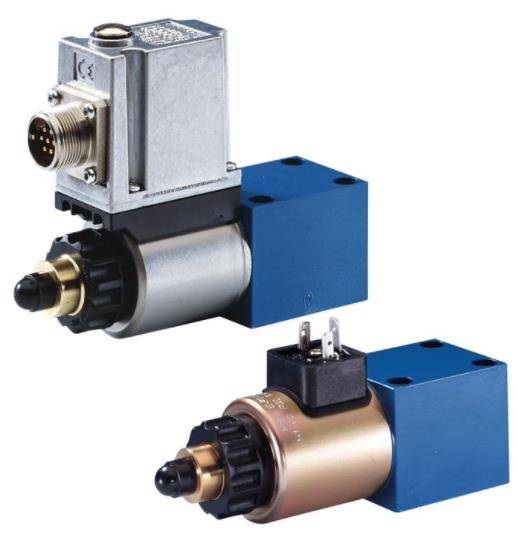

Rexroth不带集成电子元件 (OBE) 的直动式比例溢流阀DBET系列
用于带连接器“K4”的阀的不带电路标准连接插头
用于配有符合 EN 和 ISO 4400 的“K4”连接器、2 极 + PE、“大型方形连接器”的阀门
用于带一个或两个线圈（单个连接）的阀门的连接插头
Rexroth带集成电子元件 (OBE) 的直动式比例溢流阀
产品系列：DBETE
规格 6
组件系列 6X
大工作压力 420 bar
大流量 2 l/min
直动式阀用于限制系统压力
用比例电磁铁操纵
带对中螺纹和可拆卸线圈的比例电磁铁
用于底板安装：孔图按 ISO 4401
设定值压力特性曲线的制造公差小
DBETE 型比例溢流阀是一种采用阀座设计和集成电子元件 (OBE) 的远程控制阀，可用于限制系统压力。借助带对中螺纹和可拆卸线圈的比例电磁铁进行操作。线圈的内部与油口 T 或 Y 连接，并装满液压油。根据电气控制值的不同，可使用这些阀门对要限制的系统压力进行无级设置。阀门主要由壳体 (1)、比例电磁铁 (2)、阀座 (3)、阀架 (4) 和集成电子元件 (6) 组成。将电源电压和控制值电压施加于连接器 (7)。在出厂时已按照非常低的制造公差对控制值压力特性曲线进行了调节。
要设置系统压力，需在控制电子元件处指定控制值。电子元件根据控制值驱动带有电流的电磁线圈。由比例电磁铁将电流转换为机械力，机械力再通过电枢柱塞 (5) 作用到阀架 (4)。将阀架 (4) 推入阀座 (3) 并阻塞油口 P 与 T 或 Y 之间的连接。如果阀架 (4) 上的液压力等于线圈磁力，该阀门通过提升阀架 (4) 使其离开阀座 (3) 来控制调定压力，从而使液压油能够从油口 P 流到 T 或 Y。如果控制值为零，则控制电子元件仅将小控制电流应用于比例电磁铁 (2)，并且小调定压力也会得到设置。
R901301788 DBET-6X/100G24-8K4V
R901191520 DBET-6X/100G24K4M
R901000845 DBET-6X/100G24K4V
R901344474 DBET-6X/100YG24-8K4V
R901369043 DBET-6X/100YG24-8K4V-7
R901194749 DBET-6X/100YG24K4M
R901065549 DBET-6X/100YG24K4V
R901170278 DBET-6X/200G24-8K4V
R901191521 DBET-6X/200G24K4M
R901000846 DBET-6X/200G24K4V
R901065551 DBET-6X/200G24K4V=LB
R901377147 DBET-6X/200YG24-8K4V
R901369045 DBET-6X/200YG24-8K4V-7
REXROTH比例溢流阀特征,DBETE-6X/200G24K31F1V
