R911310647先导式截止阀/德国力士乐REXROTH
企业QQ:2880626084
手机；（微信）
电话：-8005
邮箱:@163.com
联系人;冯娇
产品说明
型号 DA…FS…（可自由调节的切换压差）

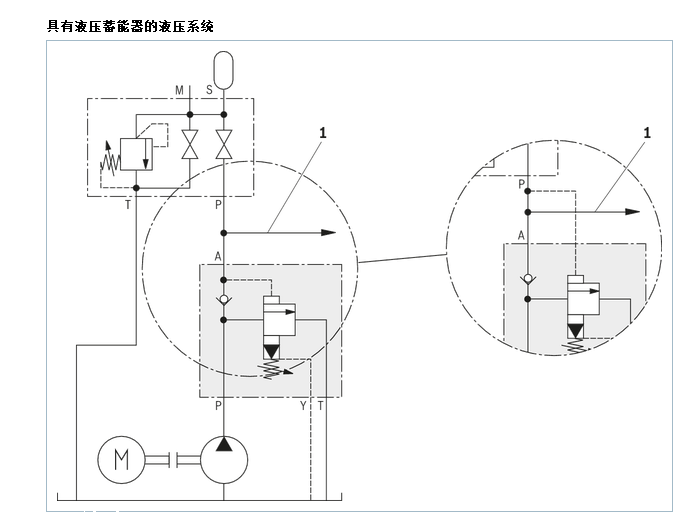

DA 型压力阀是一种先导式压力截止阀。例如，它用于蓄能器充液油路。此时，蓄能器中将充入液压油直至达到蓄能器充液压力为止。达到蓄能器压力后，阀门会将流量切换到卸压油路直至液压系统中的压降达到切换压差为止。然后，再次开始充液过程。

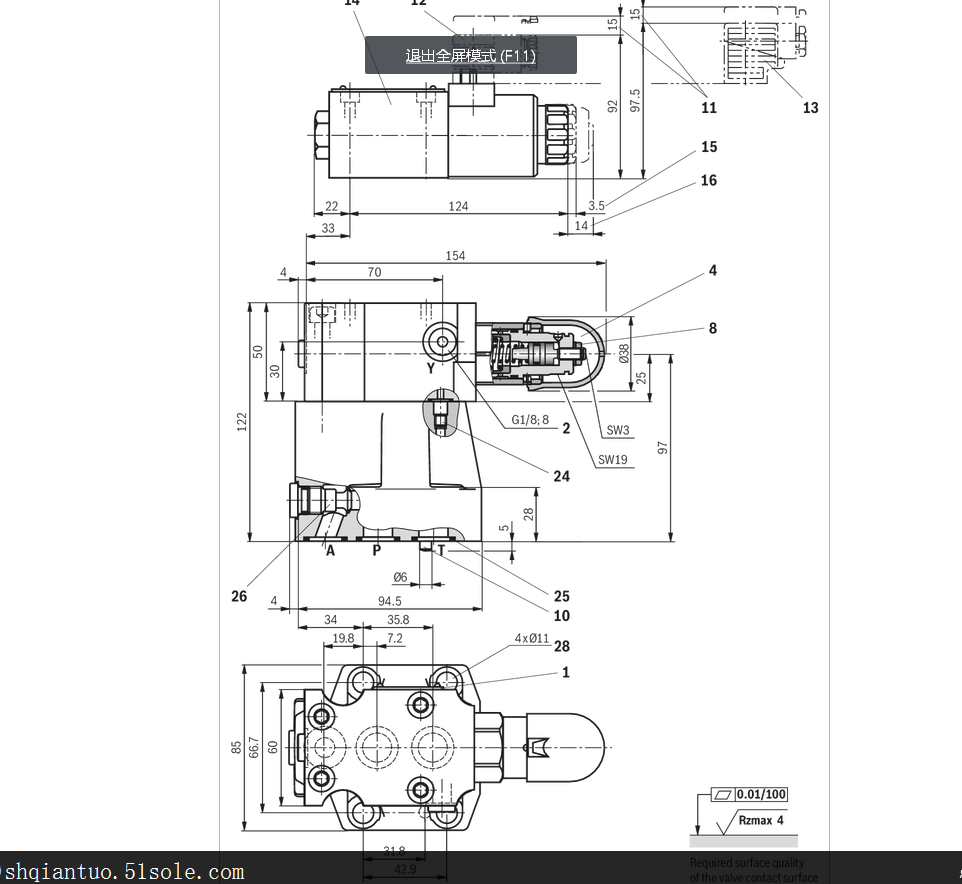

压力截止阀通常由主壳体 (1)、先导控制阀（2 和 3）、主阀心 (4) 和单向阀 (7) 组成。
将泵流量从 P 至 B 切换为 P 至 T。 ?
泵通过单向阀 (7) 向液压系统（P 至 A）供油。施加在通道 A 中的压力通过控制油路 (8) 作用于先导控制阀 (3) 中的控制阀芯。同时，通道 P 中的压力通过喷嘴 (5) 施加于主阀芯 (4) 的弹簧负载侧，并通过控制油路 (9) 作用在拧入式插装阀 (3) 的入口 (11) 处。当在拧入式插装阀 (3) 中通过调节主轴 (12) 设置的截止压力到达液压系统时，拧入式插装阀将打开从主阀芯 (4) 的弹簧负载侧到回油管路 (10) 再从内部进入 T（型号 DA ...）的连接或通过油口 Y 从外部进入油箱（型号 DA ...Y）的连接。
注意事项：
1)（从 P 切换到 T 后）
2)施加的压力加到调定压力上！切换压差在设置范围内保持不变！
3)油箱压力不得超过泵压力。
4)对于切换压差调节，必须遵循以下几点：顶部和底部转换点必须在压力等级的设置范围内（例如，对于 100 bar 的压力等级：顶部转换点为 100 bar，底部转换点为 50 bar ? 50 % 切换压差）- 小切换压差主要取决于系统（调定压力、泵和执行机构流量、蓄能器大小和预载、管路长度和电阻，等等）在这里，通过此阀可以选择性地调节系统切换压差。但因为这些原因，阀门的小可调节切换压差并非始终都能在系统中实现。- 一般情况下：将压力截止阀和液压蓄能器之间的油路减至短，并尽可能确保先导油 (Y) 卸压排放。- 有关切换压差出厂设置的信息，请参阅相应的信息表。
5)型号 DA …FS...150 至 315 bar
6)在液压系统中必须遵循规定的组件清洁度等级。有效的过滤可防止发生故障，同时还可延长组件的使用寿命。
R911310647先导式截止阀/德国力士乐REXROTH
