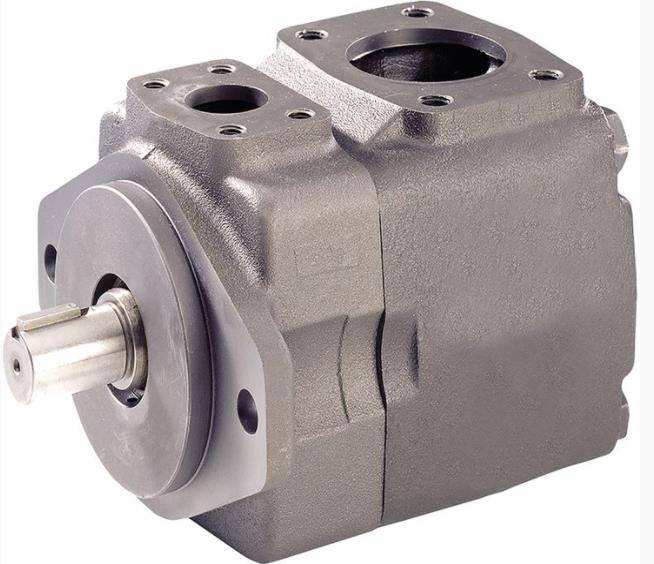

REXROTH固定排量叶片泵,PVQ4-1X/082RA15UMC
型号：R900944544 PVQ4-1X/082RA15UMC
固定排量叶片泵PVQ
机座大小 1, 2, 4, 5
规格 18 … 193
组件系列 1X
大工作压力 210 bar
大排量 193.4 cm3
固定排量
轴的液压卸荷可延长轴承寿命
由于液压卸载叶片导致的低磨损
低工作噪音
具备可更换式泵插件，便于维修/高效
可以选择压力油口的位置
顺时针或逆时针驱动旋转方向
传动轴可选柱形轴或花键轴/双泵
非常紧凑的结构
压力油口位置可单独进行选择
REXROTH型号 PVQ 的液压泵是具有恒定排量的叶片泵。在定子环 (3) 中运转的转子 (2) 位于传动轴 (1) 的齿廓上。转子所在的槽能够容纳在转子旋转产生的离心力作用下贴紧定子环内表面的叶片 (4)。排液器室侧面由控制板 (5) 密封。由于定子环的双偏心设计，因此，在所有情况下，在两个吸油腔体的反向存在两个压力腔，用于进行轴的液压卸载。因此，其仅须传递扭矩。叶片在通路中通过吸油范围进行部分卸载。此类卸载产生的磨损影响小，且确保高效。通过简单拆除盖板 (6)，可在无需自钟形罩上拆除壳体 (7) 的情况下，拆除泵插件（包括转子、叶片、定子环和控制板）。这样可以实现对泵的快速维护和修理。在结构设计方面，型号 PVQ 尤其适用于行走机械应用。控制板的特殊设计实现对转子热膨胀的补偿并可完美应对压力突变。由于控制板分为弹性盘 (7) 和盖板 (8)，因此形成背压腔 (9)，用于抵消排液器中的压力。这样可确保转子和弹性盘之间的完美作用，从而实现佳容积效率。通过在一个万向节轴上安装两个泵安装套件来形成双泵。油入口通过位于中心壳体 (10) 的一个联合吸油口实现。油出口分别由两个泵安装套件实现。对于前部泵安装套件，压力油口位于法兰壳体内；对于背部泵安装套件，压力油口位于盖板内。大型泵安装套件始终位于法兰壳体侧。机座大小相同的泵安装套件不能用作双泵。
1)在入口压力为 1 bar 时测得
2)如果使用磷酸酯 (HFD-R)，那么所允许的 n大 = 1200 rpm
3)在 Δp ≈ 0 bar、n ≈ 1450 rpm 时测得
4)在 n = 1500 rpm、p = 0,7 bar、v = 25 mm2/s 时测得
5)建议：1 ... 1,35 bar
6)如果使用含有水和磷酸酯的液体，那么至少需要 0,9 bar
7)不带通轴传动的单级泵
对于限制工作压力或（和）通过电磁线圈操作卸载工作压力，建议使用符合 RE 25880 和 RE 25890 的泵安全块。
0821300583
0821300584
0821300585
0821300663
0821300664
0821300665
0821300666
0821300667
0821300668
0821300672
0821300673
0821300674
0821300675
0821300676
0821300711
0821300712
0821300713
0821300721
0821300722
0821300723
0821300724
0821300725
REXROTH固定排量叶片泵,PVQ4-1X/082RA15UMC
