更新时间:2022-11-18 浏览数:21
所属行业:机械设备> 阀门> 电磁阀
发货地址:德国FESTO
产品规格:--
产品数量:1
包装说明:--
单 价:面议

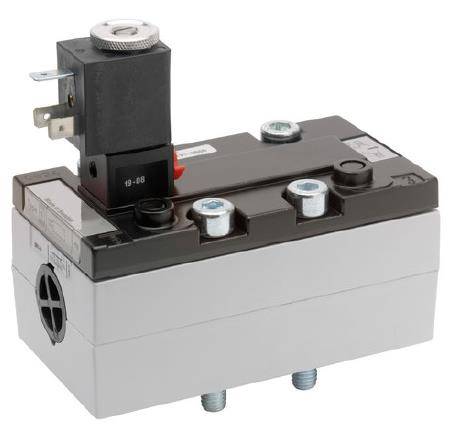

5811110100二位五通换向阀,AVENTICS-5813110100
二位五通换向阀, 系列 581, 尺寸1 - 5811110100
ISO 5599-1ISO 1Qn = 1400 l/min底板连接预控阀的宽度 22 mm压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板电气连接 多芯插头, B型 工业手动控制装置 锁定式单线圈
5811110100 ( 581 ISO1系列 G1/4" DC24V 含线圈 )
5813110100 (581 ISO3系列 G1/2" DC24V 含线圈)
二位五通换向阀, 系列 581, 尺寸3 - 5813110100
二位五通换向阀, 系列 581, 尺寸1
- ISO 5599-1
- ISO 1
- Qn = 1400 l/min
- 底板连接
- 预控阀的宽度 22 mm
- 压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
- 电气连接 多芯插头, B型 工业
- 手动控制装置 锁定式
- 单线圈
接口12处必须和大气压相通, 6 bar 、Δp = 1 bar 时的额定流量 Qn, 手动控制机构 = 手动控制机构
不可超过小控制压力,否则会导致故障电路和可能发生阀故障!
压力露点必须至少低于环境和介质温度 15 °C ,并且允许 的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
外壳聚酰胺(尼龙),增强型玻璃纤维
密封丙烯树胶
5811113500
5811113200
5811113600
5811113100
5811113300
5811113400
5811113000
结构特点滑阀
密封原理软密封
组合原理(闭锁原理) 单重底板原理
连接类型底板连接
标准ISO 5599-1, ISO
工作压力范围见下表
控制压力 小/大3 ... 10 bar
低 / 高环境温度-15 ... 50 °C
介质温度范围-15 ... 50 °C
介质压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量0 ... 5 mg/m3
额定流量Qn 1400 l/min
防护等级,带接口IP65
暂载率100 %
接通时间型号12 ms
关闭时间型号25 ms
安装螺钉带内六方
拧紧螺栓的小扭力2 Nm
重量0,23 kg
5811110500
5811110200
5811110100
5811110600
5811110300
5811110400
5811110000
5811111500
5811111200
5811111100
5811111600
5811111300
5811111400
5811111000
5811112500
5811112200
5811112100
5811112600
5811112300
5811112400
5811112000
5811110100二位五通换向阀,AVENTICS-5813110100
