德国PILZ皮尔兹710001安全继电器的安全操作
企业QQ：2880626087
手机：
电话： -8004
传真： -8007
邮箱： @163.com
联系人：王倩
产品描述：
安全继电器（独立）输入：2通道接线，可检测触点
短路输出：3 N / O，1 N / C。 自动/手动复位UB
24 V DC DC，宽度：22.5 mm，固定在设备前端的弹
簧式端子监控E-STOP，安全门的结构高度紧凑。
实物图：
故障指示灯：
所有LED熄灭
诊断：触点间短路/接地故障；单元没有电源
} 解决方法：排除触点间短路故障/接地故障，断
电 1 分钟。
LED 指示灯熄灭
诊断：短路或供电故障
} 解决方法：排除短路故障或连接电源。
故障 - 功能失效
} 触点故障：如果触点已熔焊，在输入电路断开
后无法复原。
技术数据：
操作模式:自动复位, 双通道, 手动复位,
触点间短路检测
供电电压 (V):24,0
電源類型:DC
宽度尺寸:22.5 mm
环境温度
温度范围 -10 - 55 °C
终端类型:弹簧式端子
瞬时安全触点数量:3
辅助触点数量:1
存储温度
温度范围 -40 - 85 °C
耐候性
湿度 93 % 相对湿度，40 °C下
操作期间发生冷凝 禁止
高度尺寸:105.0 mm
深度尺寸:100.0 mm
总重:170 g
终端型:固定式
触点间短路检测的重要性：
因为触点间短路功能并非失效保护，这只是在终的
控制检查中由Pilz作一个测试。若存在
电缆过电流的危险，我们建议您在安装设备后进行如
下测试：
1. 单元准备好可以运行（输出触点闭合）
多可将熔断器的触发事件延迟 2 分钟。
4. 更换保险丝：去除短接，并切断电源 1 分钟左右。
2. 短接测试端子 S12 和 S22，检测输入间是否短路。
3. 单元的保险丝必须起作用，且输出触点必须断开。
在容许的大长度范围内，电缆长度

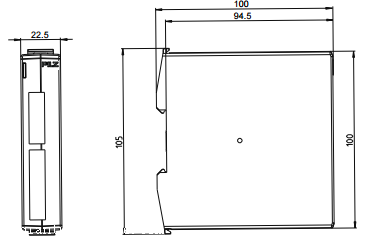

尺寸图：
型号：
8176226
8176244
8176246
8176294
8176296
8176298
8176360
8176122
8176124
8176126
8176128
8176130
8176132
8176140
8176198
8176478
8176490
8176492
8176496
8176504
8176656
8176658
8176660
8176662
8176664
8176668
8176676
8176678
8176682
8176752
8176756
8176200
8176202
8176204
8176370
8176392
8176402
8176404
8176418
8176440
8176442
8176466
