日本神视SF4B-H24CA-J05小型光幕传感器说明书
企业QQ：2880626087
手机：
电话： -8004
传真： -8007
邮箱： @163.com
联系人：王倩
实物图：
特点：
将“小型”、“轻量”及“智能”完美融合于一体。
新理念[小型光幕传感器]
SF4B-C系列实现了前所未有的尺寸：宽度20mm×进深27.4mm
小型、轻量，并进一步追求安装便利性的光幕传感器。
配备有可选择<br>有效光轴的固定消隐功能
配备有可使不确定的光轴失效
的浮动消隐功能
多可使3个不确定的光轴失效。被遮光的光轴数小于设定光
还配备有充实的光轴无效/消隐等安全功能。
小型尺寸，可大限度地利用开口
SF4B-C系列采用可完美融入铝制框架的构造，并能大限度
地利用开口。安装时，可实现零死角。
■侧面安装
?光幕传感器不会超出开口部。
1个品号即可切换PNP/NPN的输入，有助于削减登录品号。
外部设备监控功能、
会被强制设为OFF，因此可确保安全。
轴数时，控制输出（OSSD）不会变为OFF。更换之际，障碍物
?由于光幕传感器的宽度较薄，因此安装时可减少突出。
■埋入安装(侧面)
?即使采用埋设安装，也能轻松容纳。
监测区域内的情况下，十分便利
无需专用单元，即可直接连接外部设备（安全继电器等），因此
可有效简化安装、削减成本，避免各种故障发生。
ELCA(Extraneous Light Check & Avoid)功能
?不会超出开口部，也不会超出到外侧。
?工件不会碰撞到光幕传感器上。
埋设安装(侧面)
※使用标准安装支架MS-SF4BC-1(另售)时
■背面安装
配备有可选择
有效光轴的固定消隐功能
配备有固定消隐功能，即使特定光轴被遮光，控制输出(OSSD)
也不会变为OFF。障碍物常常遮住特定光轴等时，十分
?完美匹配20×20mm的铝制框架。
?不会超出铝制框架。
采用独特的双重构造
追求轻量的[树脂机身]和提高坚固性的[金属内框架]，采用将
两者加以组合的独特的双重构造。
配备有丰富多彩的功能
支持PNP/NPN两个极性
在监测区域内移动的情况下，以及将材料投入到光幕传感器
无需使用抗干扰线既可减少相互之间的干扰。
光轴对准显示
将光幕传感器的光轴分为4等分进行显示，因此入光位置一目了然。
便利。另外，障碍物偏离监测区域时，控制输出（OSSD）将
工作原理：
如图所示是一个用安全光幕检测物体(比如手)进入的测试
信号后，相应的内部电路输出低电平，而在有障碍物的情
况下，红外发射管发出的调制信号(光信号)不能顺利到达
红外接收管，这时该红外接收管接收不到调制信号，相应
原理结构示意图。图中，光幕的一边等间距安装有多个红
外发射管，另一边相应的有相同数量同样排列的红外接收
管，每一个红外发射管都对应有一个相应的红外接收管，
有红外发射管发出的调制信号(光信号)都能顺利到达另一
侧的相应红外接收管，从而使内部电路全部输出低电平。
这样，通过对内部电路状态进行分析就可以检测到物体存
且安装在同一条直线上。当同一条直线上的红外发射管、
红外接收管之间没有障碍物时，红外发射管发出的调制信号
(光信号)能顺利到达红外接收管。红外接收管接收到调制
的内部电路输出为高电平。当光幕中没有物体通过时，所
在与否的信息。

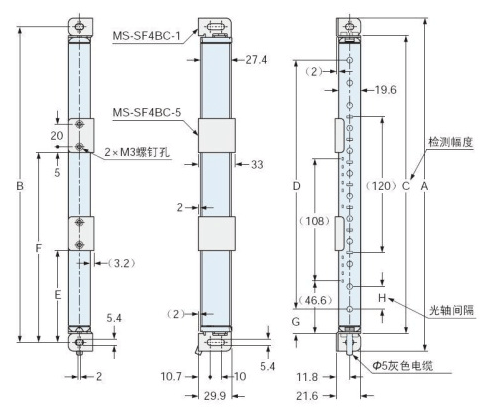

尺寸图：
产品信息：
光轴数24
检测高度(防护高度)503.4mm
消耗电流:大型应用指示灯熄灭时投光器:70mA以下
有效开口角检测距离超过3m时为±2.5°以下(根
据IEC 61496-2、ANSI/UL 61496-2)
电源电压24V DC±10% 脉动P-P10%以下
(注):每小时危险侧故障率
MTTFD100年以上
(注):平均危险侧故障时间
重量(投?受光器合计)约590g
受光器:85mA以下
消耗电流:大型应用指示灯亮起时投光器:80mA以下
受光器:95mA以下
PFHD2.6 × 10-9
检测距离(有效距离)0.3～7m
(注):测距离是在投光器和受光器之间可设定的范围。
光轴间距20mm
小检测物体?25mm的不透明体
(注):使用浮动消隐功能时、小检测物体的大小会改变。
日本神视SF4B-H24CA-J05小型光幕传感器说明书
