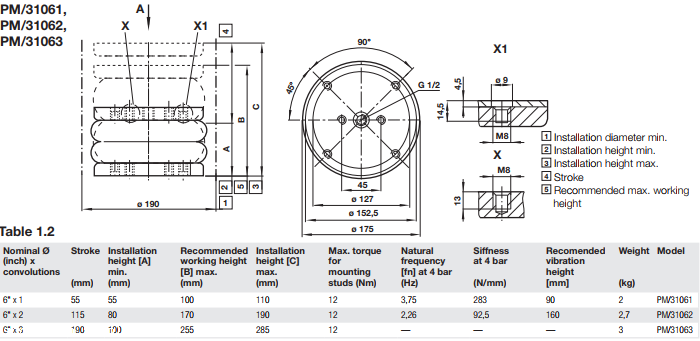

紧凑型皮囊气缸/诺冠NORGREN操作方法
企业QQ:2880626084
手机；（微信）
电话：-8005
邮箱:@163.com
联系人;冯娇
一览：
根据工作所需力的大小来确定活塞杆上的推力和拉力。由此来选择气缸时应使气缸的输出力稍有余量。若缸径选小了，输出力不够，
气缸不能正常工作；但缸径过大，不仅使设备笨重、成本高，同时耗气量增大，造成能源浪费。在夹具设计时，应尽量采用增力机构，以减少气缸的尺寸。
下面是气缸理论出力的计算公式：
F：气缸理论输出力(kgf)
F′：效率为85％时的输出力(kgf)--(F′＝F×85％）
D：气缸缸径(mm)
P：工作压力(kgf／cm2)
例：直径340mm的气缸，工作压力为3kgf／cm2时，其理论输出力为多少?芽输出力是多少?
将P、D连接，找出F、F′上的点，得：
F＝2800kgf；F′＝2300kgf
在工程设计时选择气缸缸径，可根据其使用压力和理论推力或拉力的大小，从经验表1－1中查出。
例：有一气缸其使用压力为5kgf／cm2，在气缸推出时其推力为132kgf，(气缸效率为85％)问：该选择多大的气缸缸径?
无摩擦运行
免维修、免润滑
适用于短行程大负载的工况
高隔振性能
紧凑、安装简单
驱动: 单作用
行程: 80 mm
接口尺寸: G3/8
介质: 压缩空气
接口尺寸: G3/8
驱动: 单作用
工作压力: 0 ... 8 bar
工作温度: -30 ... 50 °C
行程: 80 mm
理论力: 5750 N
紧凑型皮囊气缸/诺冠NORGREN操作方法
