持久耐用型油研YUKEN先导式溢流阀BT/BG-03,06,10系列
简介：
先导型溢流阀有多种结构。图6.9所示是一种典型的三节同心结构先导型溢
尼孔(Orifice);6-主阀芯(Main Spool);7-主阀座(Main Valve Seat);8-主阀
流阀，它由先导阀(Pilot Valve)和主阀(Main Valve)两部分组成。该阀原理
如图6.10所示。
图中，锥式先导阀1、主阀芯上的阻尼孔(固定节流孔)5及调压弹簧9一起构
，其合力可驱动阀芯，调节溢流口的大小，后达到对进口压力P1进行调
阀稳压后的主级指令压力P2。主阀芯是主控回路的比较器，上端面作用有
主阀芯的指令力P2A2，下端面作为主回路的测压面，作用有反馈力P1A1
压和稳压的目的。
图6.9 YF型三节同心先导型溢流阀结构图(管式) 1-锥阀(Pilot Valve)(先导
阀);2-锥阀座(Poppet Seat);3-阀盖(Valve Cap);4-阀体(Valve Body);5-阻
成先导级半桥分压式压力负反馈控制，负责向主阀芯6的上腔提供经过先导
弹簧(Main Spring);9-调压(Adjustment Spring) (先导阀)弹簧;10-调节螺
钉;11-调节手轮。

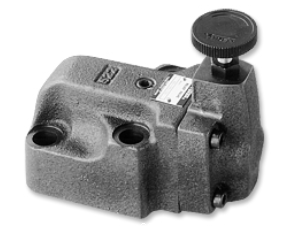

实物图：
压力不均匀引起的噪声：
先导型溢流阀的导阀部分是一个易振部位如图3所示。在高压情况下溢流
时，导阀的轴向开口很小，仅0.003~0.006厘米。过流面积很小，流速很
振动。另外锥阀和锥阀座加工时产生的椭圆度、导阀口的脏物粘住及调压
部位。
由于有弹性元件(弹簧)和运动质量(锥阀)的存在，构成了一个产生振荡的条
弹簧变形等，也会引起锥阀的振动。所以一般认为导阀是发生噪声的振源
高，可达200米/秒，易引起压力分布不均匀，使锥阀径向力不平衡而产生
件，而导阀前腔又起了一个共振腔的作用，所以锥阀发生振动后易引起整
个阀的共振而发出噪声，发生噪声时一般多伴随有剧烈的压力跳动。
型号：
DSG-04-3C60-E-D24-50（Y）
SVPF-40-70-10
MSW-01-X-30
MSW-01-X-10T
MPW-03-2-20
E-DSG-01-2B2-D24-70-L
E-DSG-03-3C2-D24-50
E-DSG-01-2D2-D24-70
DG-01-22
CRG-10-35-50
CRG-10-35-50
CRG-10-04-50
CRG-06-04-50
E-DSG-03-2D2-D24-50
DSG-03-3C2-R220-50
DSG-03-2B2-A220-N1-50
DSHG-06-3C12-ET-A110-50
ZCT-06-T-22
DT-01-22
DSG-01-3C4-A240-70

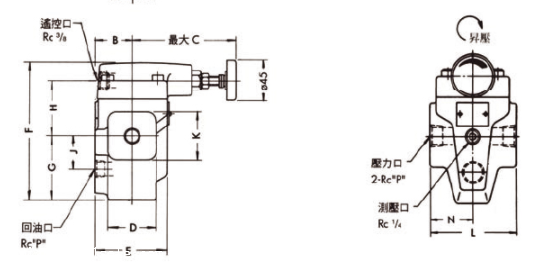

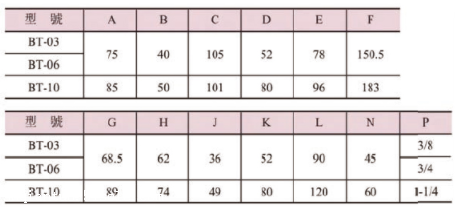

尺寸图：
DSHG-04-3C4-D24-N1-52
DSHG-04-3C4-T-D24-N1-51
MBP-01-0-10T
MPA-01-5-10T
MPA-03-4-21
MPW-06-4-30
MSW-03-Y-40
MBA-01-H-30
MBP-03H-30
MPW-03-4-20
MPW-03-2-20
MSW-03X-40
MHB-03C-20
MRA-03H-30
MHA-03-B-10T
MPW-01-2-40
DSHG-06-3C10-C2-T-D24-N-50
DSHG-04-3C4-C2-T-D24-N1-50
DSHG-03-3C2-D24-13
