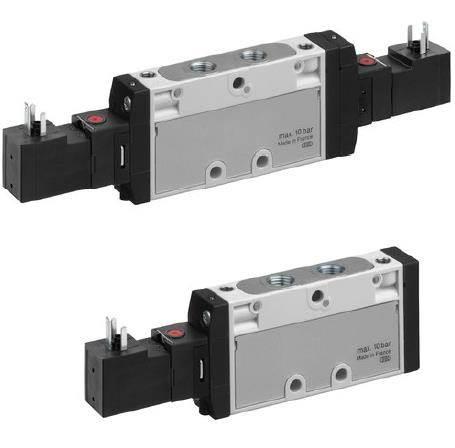

AVENTICS双线圈2位5通阀R422103052技术资料
二位五通换向阀, 系列 TC08
- Qn = 800 l/min
- 预控阀的宽度 : 15 mm
- 管式连接
- 压缩空气 接口 出口 : G 1/8
- 电气连接 : 多芯插头, ISO 15217, C 型
- 手动控制装置 : 锁定式
- 单线圈, 双线圈
- 先导 : 内部, 外部的
技术数据
结构特点滑阀,零遮盖
操作电子
密封原理软密封
低 / 高环境温度-10 ... 50 °C
介质温度范围-10 ... 50 °C
介质压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量0 ... 5 mg/m3
额定流量Qn 800 l/min
标准化电路接口ISO 15217
防护等级,带接口IP65
暂载率100 %
无用发射符合EN 50081:1992
在多线路导线板上的组装P-导线板
拧紧螺栓的小扭力2 Nm
物料号:
0820060001
0820060051
0820060026
R422103046
0820060076
R422103048
0820060501
R422103050
三位五通换向阀, 系列 TC51
- Qn = 1300 l/min
- 预控阀的宽度 : 15 mm
- 管式连接
- 压缩空气 接口 出口 : G 1/4
- 电气连接 : 多芯插头, ISO 15217, C 型
- 手动控制装置 : 锁定式
- 双线圈
- 先导 : 内部, 外部的
结构特点滑阀,零遮盖
操作电子
密封原理软密封
控制压力 小/大3 ... 10 bar
低 / 高环境温度-10 ... 50 °C
介质温度范围-10 ... 50 °C
介质压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量0 ... 5 mg/m3
额定流量Qn 1300 l/min
标准化电路接口ISO 15217
防护等级,带接口IP65
暂载率100 %
接通时间型号12 ms
关闭时间型号13 ms
无用发射符合EN 50081:1992
在多线路导线板上的组装P-导线板
拧紧螺栓的小扭力2,5 Nm
重量0,278 kg
0820059001
R422103071
0820059051
R422103073
0820059011
R422103075
0820059061
0820059021
0820059071
材料
外壳聚酰胺(尼龙),增强型玻璃纤维
密封丙烯树胶, 氢化-腈-树胶
正面板聚酰胺(尼龙),增强型玻璃纤维
螺纹管套黄铜, 压铸锌, 镀镍, 镀铬
