订购德国FESTO电磁阀质量可靠，LFR-3/4-D-O-MIDI
? 可设置为内先导或外先导，用
于板式阀阀组
? 通过电接口插件可方便地更换
连接技术
? 大压力 10 bar
? 结构特点:
– 活塞滑阀，带密封圈 (VUVGLK,
VUVG-BK)
– 活塞滑阀，带密封阀芯
(VUVG-L, VUVG-B)

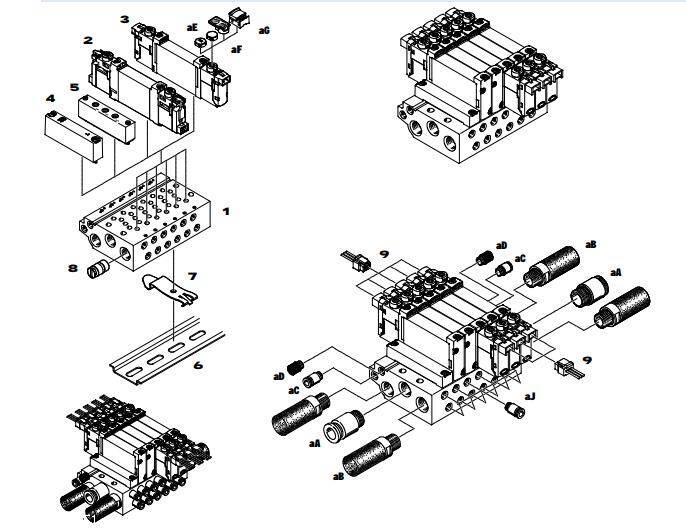

1 气路板 VABM-L1-10S-G18-… 用于2 … 10, 12, 14 和 16 个阀位 45
2 电磁阀 VUVG-LK … 管式阀 2x两位三通, 两位五通和三位五通 27 -V3
电磁阀 VUVG-L … 管式阀 2x两位三通, 两位五通和三位五通 27
4 盲板 VABB-L1-10-S 用于盖住空阀位 45
5 进气板 VABF-L1-10-P3A4- … 用于进气，用于气口 1 和气口 3 和 5 45
6 H型导轨 NRH-35-2000 用于安装气路板 110
7 H型导轨安装件 VAME-T-M4 2 件，用于将气路板安装到 H型导轨 110
8 隔离件 VABD-… 用于创建压力分区 45
9 带电缆插座 NEBV-H1G2-…-LE2 用于电接口插件 H2 和 span 108
aJ 快插接头 QS… 快插接头，用于气口 2 和 4 109
aA 快插接头 QS… 快插接头，用于进气，用于气口 1 109
aB 消声器 U… 用于气口 3 和 5 109
aC 盖子 VMPA-HB…-B 用于手控装置 110
aD 标签支架 ASLR-D 用于标签阀，覆盖安装螺丝和手控装置 110
aE 盖子 VAMC 用于手控装置 110
技术参数：
阀功能 M52-R B52 M52-M P53
正常位置 – – – C1) U2) E3)
稳态 单稳态 双稳态 单稳态 单稳态
复位方式: 气复位 是4) – 否 否
复位方式: 弹簧复位 是4) – 是 是
真空工作，气口 1 仅适用于外先导气源
结构特点 活塞滑阀
密封原理 软
驱动方式 电
控制方式 先导
先导气源 内或外
排气功能 带节流
手控装置 可选按钮式, 隐藏式, 按钮式/锁定式或锁定式
安装方式 可选通过通孔5) 或导轨
安装位置 任意
公称通径 [mm] 2 1.4 2
标准额定流量 [l/min] 100 80 90
气路板的流量 [l/min] 100 80 90
切换时间，开/关 [ms] 7/15 – 7/21 8/25
转换时间 [ms] – 5 – 14
阀规格 [mm] 10
气口 1, 2, 3, 4, 5, 12/14 M3
产品重量 [g] 38 49 37
认证 c UL us - Recognized (OL)
c CSA us (OL)
RCM
CE 标记（参见合格声明）6) 符合欧盟电磁兼容性
耐腐蚀等级 CRC7) 2
阀功能 M52-R1) B52 M52-M2) P53
工作介质 压缩空气，符合 ISO 8573-2010 [7:4:4]
工作压力 内 [bar] 2.5 … 8 1.5 … 8 3…8 3…8
外 [bar] –0.9 … 10 –0.9 … 8
先导压力3) [bar] 2.5 … 8 1.5 … 8 3…8
环境温度 [°C] –5 … +50, 带保持电流降 –5 … +60
介质温度 [°C] –5 … +50, 带保持电流降 –5 … +60
1) 混合气/弹簧复位
2) 弹簧复位
3) 小先导压力为工作压力的 50%
电气参数
电接口 通过电接口插件 ? 页码 103
工作电压 [V DC] 5, 12 和 24 ±10%
功率 [W] 1, 降低 0.35 带保持电流降
持续通电率 [%] 100
防护等级，符合 EN 60529 IP40 (带插座), IP65 (带 M8)
材料信息
壳体 精制铝合金
密封件 HNBR, NBR
材料注意事项 RoHS合规
型号：
B1 B2 B3 D1 D2 D3 H1 H2 L1 L2 L3 L4 L5
VUVG-L10A-…-M3… 10.2 3.6 2.83 M3 3.2 M3 32.5 4.4 74.3 69.3 8 18.5 25.4
VUVG-S10A-…-M3…
L6 L7 L8 L9 L10 L11 L12 L13 L14 L15 L16 L17
VUVG-L10A-…-M3… 4.85 6.15 34.9 7 11.9 7.3 15.25 28.5 6.7 8.54 57.06 54.56
VUVG-S10A-…-M3…
VABM-L1-10AS-M5 85.3 62.6 29.7 18.7 7.7 3 40.3 6.8 24.2 46.7 38.6 M5
D2 H1 H2 span H4 H5 H6 L3 L5 L6 L7 L8 L9
VABM-L1-10AS-M5 ? 4.5 43.8 10 5.5 16.2 6.8 20.3 7 12.5 10.3 10.5 3.5 14
2 3 4 5 6 7 8 9 10 12 14 16
L1 42.5 53 63.5 74 84.5 95 105.5 116 126.5 147.5 168.5 189.5
L2 28.5 39 49.5 60 70.5 81 91.5 102 112.5 133.5 154.5 175.5
L4 35.5 46 56.5 67 77.5 88 98.5 109 119.5 140.5 161.5 182.5
VABM [g] 26 34 42 50 58 66 74 82 90 106 122 138
VUVG-LK10-T32C-…-M5… 10.2 M5 3.3 33.6 7.8 98.3 95.8 35.7 27
VUVG-LK10-B52-…-M5…
VUVG-LK10-M52-…-M5… 75.9 74.6
L5 L7 L8 L9 L10 L11
VUVG-LK10-T32C-…-M5… 34.4 47 12.5 11 11.7 17.7
VUVG-LK10-B52-…-M5…
VUVG-LK10-M52-…-M5… 13.2
