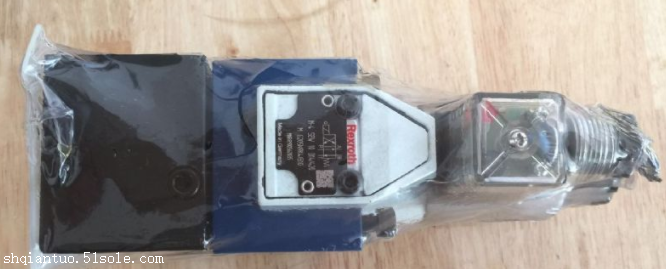

力士乐REXROTH电磁溢流阀DBW10B2-5X/100-6EW230N9K4
产品描述：
电磁溢流阀（亦名电控卸荷溢流阀）是由溢流阀和二位二通电磁换向阀组成。用于液压系统的卸载。这种叠合式电磁溢流阀不仅具有结构紧凑、空间位置小、减少管路连接、装配容易等优点，而且能改善系统和回路的性能，抗振和抗冲击性能强，并减少管路的振动等现象。
电磁溢流阀根据用途的不用可分H型（常开式）和O、I2型（常闭式）三种。按电磁铁又可分为交流220V、380V以及直流24V等。
常开： H型
当电磁铁不通电时，电磁阀开启，先导阀不起作用，则溢流阀卸荷。
当电磁铁通电时，电磁阀关闭，先导阀起作用，则溢流阀在调压值下工作。
常闭：O型
电磁阀及溢流阀工作情况与H型皆相反。
将H型（常开式）电磁阀阀芯调头装配即可构成O型（常闭式）。
I2型――滑阀机能原始位置阀常闭，进油口和溢油口切断，系统在溢流阀调定在压力下工作，电磁铁通电后阀打开，进油口和溢油口连通，系统卸荷。
本系列阀P口为进油口，O口为溢油口，K口为外控口。板式连接的安装底板尺寸，
按照压力控制阀的安装底板样本。
主要作用
定压溢流作用:在定量泵节流调节系统中，定量泵提供的是恒定流量。
当系统压力增大时，会使流量需求减小。此时溢流阀开启，使多余流量溢回油箱，保证溢流阀进口压力，即泵出口压力恒定(阀口常随压力波动开启)。
稳压作用:溢流阀串联在回油路上，溢流阀产生背压，运动部件平稳性增加。
系统卸荷作用:在溢流阀的遥口串接溢小流量的电磁阀，当电磁铁通电时，溢流阀的遥通油箱，此时液压泵卸荷。溢流阀此时作为卸荷阀使用。
安全保护作用:系统正常工作时，阀门关闭。只有负载超过规定的极限(系统压力超过调定压力)时开启溢流，进行过载保护，使系统压力不再增加(通常使溢流阀的调定压力比系统高工作压力高10%~20%)。
实际应用中一般有:作卸荷阀用，作远程调压阀，作高低压多级控制阀，作顺序阀，用于产生背压(串在回油路上)。
溢流阀一般有两种结构:1、直动型溢流阀 。2、先导式溢流阀。
对溢流阀的主要要求:调压范围大，调压偏差小，压力振摆小，动作灵敏，过载能力大，噪声小。

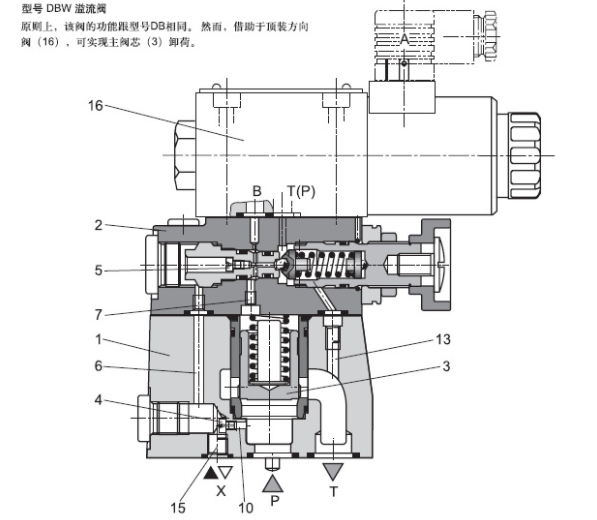

尺寸图：
DBW10B2-5X/315-6EW230N9K4
DBW10B2-5X/200-6EW230N9K4
DBW20B2-5X/200-6EG24N9K4
DBW10B2-5X/200-6EG24N9K4
DBW10B2-5X/315-6EG24N9K4SO160
DBW10A3-5X/315-6EG24N9K4
DBW20A2-5X/350-6EG24N9K4
DBW20BG2-5X/315-6EG24N9K4
DBW20A2-5X/315-6EW230N9K4
DBW20B2-5X/315U6EG24N9K4
DBW10B2-5X/100U6EG24N9K4
DBW10B2-5X/315-6EG24N9K4V
DBW20A2-5X/100-6EG24N9K4
DBW30B2-5X/315-6EG24N9K4SO160
DBW10A2-5X/350-6EG24N9K4V
DBW20B1-5X/315-6EG24N9K4
DBW20B2-5X/100-6EW230N9K4
DBW10B1-5X/315-6EG24N9K4
力士乐REXROTH电磁溢流阀DBW10B2-5X/100-6EW230N9K4
