日本欧姆龙OMRON无螺钉插座P2RM-SR安装步骤及注意事项

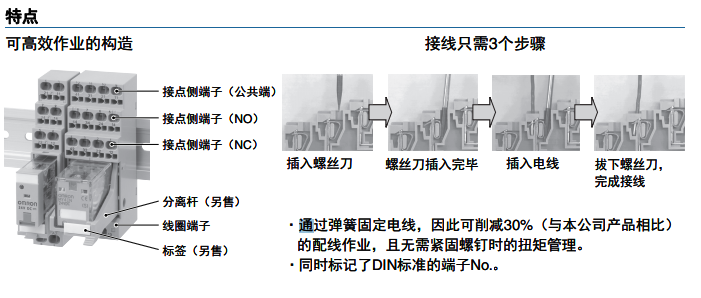

特点：

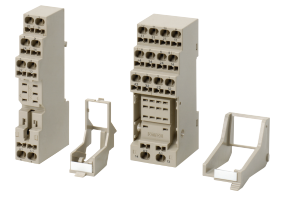

MY继电器、 G2R继电器用插座中新增了
无螺钉型
? 无需螺钉紧固，从而简化了接线作业。
? 一个端子可独立插入2根电线。
? 端子配置的线圈侧与接点侧被完全分离，便于组织配线布局。
? 备有分离杆、标签 （另售）
注意事项
? 在螺丝刀未拔下的状态下，请勿进行撬动或旋转。否则会导致插
座内部破损。
? 电线插孔内应只使用1根电线，否则将导致异常发热等现象。
? 各个端子均有2个电线插孔，通过内部进行连接。
? 请按下图，将螺丝刀沿插孔壁面插入。
? 将插座从支承导轨上拆下时，请按下图将螺丝刀的前端插入固定
导轨后，按箭头方向推动螺丝刀。
? 对于P2RF-□□-S插座，使用分离杆拆下继电器时，请将螺丝刀
插入下图所示部分后，按箭头方向推动螺丝刀，然后再解除分离
杆的锁定。
● 关于接线工具
适用螺丝刀
请使用前端宽2.5mm （3.0mm）的一字螺丝刀。
适用螺丝刀 （例）
VESSEL No.9900? （?） 2.5×75
● 关于接线用电线
? 可使用单线、绞线。适用尺寸为0.2～1.5mm2、 AWG24～AWG16。
? 使用时，请将进行配线的电线前端包层剥去8～9mm。
? 不使用棒型端子连接绞线时，请在绞合芯线的状态下进行使用。
? 裸露的棒型端子请务必包覆绝缘包层。
? 插入包层外径为2.2mm以下的电线时，请勿将电线插入至电线包
层被咬入的位置 （如下图所示）。
? 对于包层外径为3.2mm以上的电线，1个端子请勿同时使用2根电线。
? 配线的线号标识请使用热收缩管进行标识
