德国安沃驰AVENTICS气源处理三联件选用方法
产品说明:
气压传动系统中，气动三联件是指空气过滤器、减压阀和油雾器，有些品牌的电磁阀和气缸能够实现无油润滑（靠润滑脂实现润滑功能），
便不需要使用油雾器！过滤度一般为50-75μm，调压范围为0.5-10Mpa，如需过滤精度为5-10μm，10-20μm，25-40μm，
及调压为0.05-0.3Mpa，0.05-1Mpa三大件无管连接而成的组件称为三联件。
三大件是多数气动系统中不可缺少的气源装置，安装在用气设备近处，是压缩空气质量的后保证。三大件的安装顺序依进气方向分别为空气过滤器、减压阀和油雾器。
空气过滤器和减压阀组合在一起可以称为气动二联件。还可以将空气过滤器和减压阀集装在一起，便成为过滤减压阀（功能与空气过滤器和减压阀结合起来使用一样）。
有些场合不能允许压缩空气中存在油雾，则需要使用油雾分离器将压缩空气中的油雾过滤掉。
总之，这几个元件可以根据需要进行选择，并可以将他们组合起来使用。
空气过滤器用于对气源的清洁，可过滤压缩空气中的水分，避免水分随气体进入装置。
减压阀可对气源进行稳压，使气源处于恒定状态，可减小因气源气压突变时对阀门或执行器等硬件的损伤。
油雾器可对机体运动部件进行润滑，可以对不方便加润滑油的部件进行润滑，大大延长机体的使用寿命。

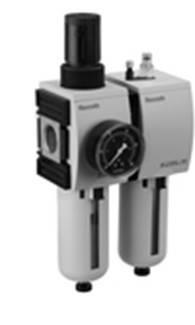

安沃驰气源处理单元 3联件, 系列 AS1-ACT
G 1/4进气 左过滤器气孔直径 5 μm带内置压力计
气源处理单元 3联件, 系列 AS1-ACT
结构特点 3部分, 可以组装成块
组成部分 调压阀, 过滤器, 油雾器
安装位置 垂直
工作压力范围 1.5 ... 12 bar
环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气, 中性气体
额定流量Qn 480 l/min
调节器型号 隔膜式调压阀
调整功能 带二次排气
调节范围 小/0.5 ... 8 bar
压力输送 单的
过滤器的集水杯容积 16 cm3
滤清器滤芯 可替换
清除冷凝物 见下表
油雾器的集水杯容积 35 cm3
加油方式 手动加油
德国安沃驰AVENTICS气源处理三联件选用方法
