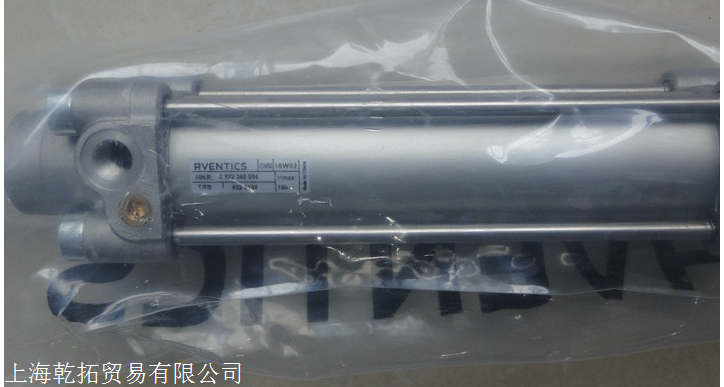

原装进口AVENTICS型材气缸0822120001
型材气缸ISO 15552, 系列 PRA带SM6-AL
带位移测量传感器，测量范围为 107 - 1007 mm双作用式带磁性活塞
技术参数：
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
确定活塞推力的压力 6.3 bar
压力露点必须至少低于环境和介质温度 15 °C ，并且允许 的温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
通过 ATEX 认证的气缸（带标记 II 2G c IIB T4 / II 2D c IP65 T125°C X）可以在网络配置器中生成。
ATEX 认证气缸的使用温度范围为 -20 °C ... 50 °C 。
材料
气缸管子 铝材, 阳极氧化处理
活塞杆 不锈钢
前端盖板 铝材-压铸件
后盖 铝材-压铸件
密封 聚氨酯
用于活塞杆的特殊螺母 钢, 镀锌
防尘圈 聚氨酯
气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成
1）缸筒
缸筒的内径大小代表了气缸输出力的大小。活塞要在缸筒内做平稳的往复滑动，缸筒内表面的表面粗糙度应达到Ra0.8μm。
2）端盖
端盖上设有进排气通口，有的还在端盖内设有缓冲机构。杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。导向套通常使用烧结含油合金、前倾铜铸件。端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。
3）活塞
活塞是气缸中的受压力零件。为防止活塞左右两腔相互窜气，设有活塞密封圈。活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。滑动部分太短，易引起早期磨损和卡死。活塞的材质常用铝合金和铸铁，小型缸的活塞有黄铜制成的。
4）活塞杆
活塞杆是气缸中重要的受力零件。通常使用高碳钢、表面经镀硬铬处理、或使用不锈钢、以防腐蚀，并提高密封圈的耐磨性。
5）密封圈
回转或往复运动处的部件密封称为动密封，静止件部分的密封称为静密封。
缸筒与端盖的连接方法主要有以下几种：
整体型、铆接型、螺纹联接型、法兰型、拉杆型。
6）气缸工作时要靠压缩空气中的油雾对活塞进行润滑。也有小部分免润滑气缸。
安沃驰AVENTICS型材气缸ISO15552,系列PRA
R480041413
R480041432
R480041443
R480041453
R480041484
R480041419
R480041433
R480041444
R480041454
R480041485
R480041420
R480041434
R480041445
R480041455
R480041487
R480041421
R480041435
R480041446
R480041456
原装进口AVENTICS型材气缸0822120001
