德国BOSCH两通比例节流阀样本图
资料
用于油路块安装的二通比例节流阀FES
规格 25, 32, 40, 50, 63
组件系列 3X
zui大工作压力 315 bar
技术数据4,5
控制电子设备5,8
电气连接，电缆插座6,7
特征曲线9至14
单元尺寸14,15
安装尺寸16
特征
- 先导式双向比例节流阀，用于块安装
- 符合DIN ISO 7368标准的安装尺寸
- 孔板阀芯电闭环位置控制
- 双向流动
- 如果发生电源故障，电缆断开或退出
启用后，孔板阀芯自动移动到就位
定位并阻止两个方向的流动
- 可与压力补偿器配合使用
压力补偿流量控制
- 键入用于外部控制电子设备的FES（单独订购），请参阅
第5页
- FESE型：完全匹配的单元，带集成电子元件
（OBE），可选配电压或电流接口
功能，部分

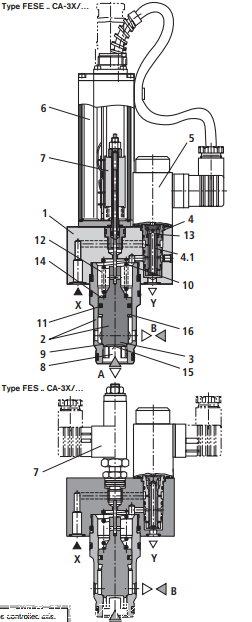

阀门类型FES（E）是先导式双向比例节流阀
用于无级变速控制的块安装阀
一个流程。
技术结构：
该阀门由四个主要组件组成：
- 盖（1）带有用于先导油口的安装面。
- 带阀孔阀芯（3）的主阀（2）。
- 带比例电磁阀（5）的先导阀（4）。
- 集成控制电子设备（6）（不适用于FES型）
带位置传感器（7）。
一般功能：
- 与命令值相关的闭环位置控制
孔口阀芯（3）因此限定了孔口（8）的开口。
- 流量取决于穿过孔口（8）的Δp和位置
孔板阀芯（3）。
- 通过孔获取孔板阀芯（3）的位置的实际值
位置传感器（7）;命令/实际值比较
电子学（6）;偏差受到限制并传承下来
导阀（4）的比例电磁铁（5）的形式为a
控制输出，用于校正孔板阀芯（3）的位置。
- 面积（14）与面积（15）的面积比= 2：1
25码; 32;尺寸50为40和1.6：1; 63。
- 流向A→B（将X与A连接）;
流动方向B→A（将X与B连接）;
可通过X进行外部先导供油。
- 当取消启用时，孔口阀芯（3）移动到
阀座（9）并关闭流动方向A?B无泄漏。
阀芯密封（11）确保端口B的无泄漏隔离
来自控制室（12）;内部先导供油，采取
从X通过先导阀到Y的泄漏油考虑在内！
- 孔口阀芯位置已由命令控制
值为0 V或4 mA，孔口（8）仍为正值
重叠位置。
开口阀芯的功能：
（假设：流程A→B和A与X连接）
?比例电磁铁（5）可以移动导向阀芯（4.1）
弹簧（13）并打开控制器之间的连接
室（12）和Y;控制室内的压力（12）
减少并且孔板（3）移动到方向
通过A中的压力打开，该压力作用于区域（15）加上
B中的压力作用在环形区域（16）上。
关闭孔板阀芯的功能：
（假设：流程A→B和A与X连接）
?比例电磁铁减少电流（5）;春天（13）
将先导阀芯（4.1）对准比例电磁阀和
打开X和控制室（12）之间的连接;
作用在区域（14）上的压力加上弹簧力（10）的移动
孔板（3）在关闭方向上。
流量控制功能：
?与压力补偿器配合使用，可用于
压力补偿控制流量。
供电电压故障：
?集成电子设备断开电磁阀的电源
电源电压故障或电缆断裂的情况
换能器（7）。
?通过施加的压力将阀芯移至阀座（9）
引导端口X加弹簧力（10）并阻止流动
开/关阀
高频响比例伺服阀
比例方向阀
比例压力控制阀
比例流量控制阀
高频响方向阀
方向伺服阀
型号表
型号参数
R900700837 FES 25 CA-3X/200QK4M
R900979357 FES 25 CA-3X/315LK4M
R900769631 FES 40 CA-3X/670LK4
R900979360 FES 50 CA-3X/1400LK4M
R90097936
R900706696 FESE 40 CA-3X/670LK0B1M
R900701432 FESE 40 CA-3X/670LK0G1M
R900954504 FESE 50 CA-3X/1400LK0B1M
R900961019 FE16C-2X/140QK4V
R900961114 FE16C-2X/140LK4V 力士乐Rexroth
R900961145 FE16C-2X/190LN9K4V-26
R900962578 FE16C-2X/140LN9K4M-15
R900966626 FE16C-2X/140QK4M 力士乐Rexroth
R900967984 FE16C-2X/25QK4M
R900954413 FEE16C-2X/190LK0B1M
R900734626 FEE16C-2X/100LK0B1V 力士乐Rexroth
R900746149 FEE16C-2X/190LK0G1M
R900249531 FEE16C-2X/100LK0G1M
R900709179 FESE 50 CA-3X/1400LK0G1M
R901047747 FESE 50 CA-3X/1400LK0G1V
R900954505 FESE 63 CA-3X/1800LK0B1M
R900704611 FES 25 CA-3X/315LK4M
R901038331 FES 25 CC-3X/315LK4M
R901033548 FESE 32 CA-3X/450LK0G1M
R900973607 FESE 40 CA-3X/670LK0B1M
R900764316
R900784270 FES 32 CA-3X/280QK4M
R900979358 FES 32 CA-3X/450LK4M
R900979359 FES 40 CA-3X/670LK4M
