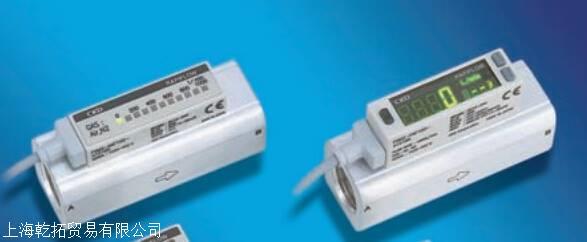

超小尺寸的CKD小型流量感测器维护
传感器型号：FSM2-NVF100-H041
操作警告
腐蚀性环境
请不要在亚硫酸气体等腐蚀性气体环境中使用。
周围温度、流体温度
使用本产品的周围温度、流体温度为0～50℃范围
内。
此外，在由于周围温度、流体温度急剧变化产生结
露的地方，即使温度范围属于规定值，也请不要使
用本产品。
此产品的用途资料
zui高使用压力和使用流量量程
超过zui高使用压力或非使用流量量程使用本产品时
可能导致本产品故障，因此请在规格范围内使用。
防滴漏环境
本产品的保护结构相当于IP40。请不要设置在存
在加压、减压的环境或出现水分、盐分、尘埃及屑
末的场所。在温度变化剧烈的场所或湿度高的环境
中，本产品可能因主体内部产生结露产生故障，因
此不能在这样的环境中使用。
小型流量感测器用途示例 小型流量感测器系列体系
警告
布线时请确认电线的颜色。错误布线可能引起感测
器损坏、故障或失灵，因此请参照使用说明书确认
回路的颜色后再进行布线。
请确认配线的绝缘。
请不要与其他回路接触、接地或端子间绝缘不良。
可能造成感测器流入过电流导致感测器损坏。
本产品使用的电源请使用与交流电源绝缘的额定内
DC稳定电源。没有绝缘的电源可能导致触电事故。
不稳定的电源有时超过额定电源，或导致本产品损
坏，或导致本产品精度下降。

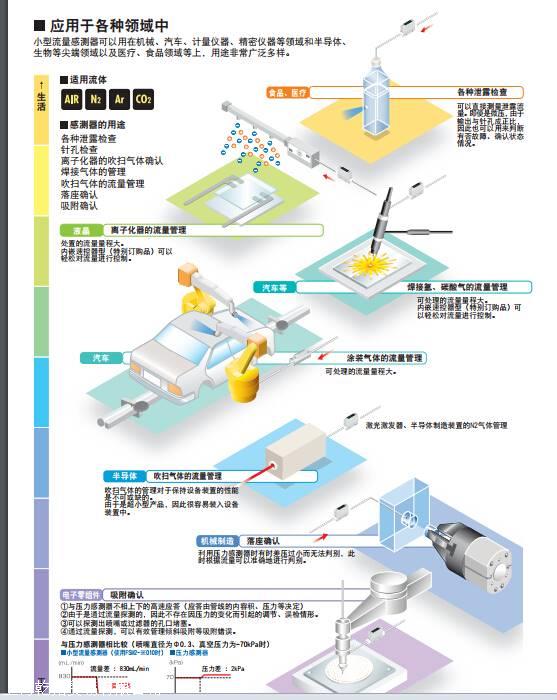

应用于各种领域中
小型流量感测器可以用在机械、汽车、计量仪器、仪器等领域和半导体、
生物等领域以及医疗、食品领域等上，用途非常广泛多样。
适用流体
感测器的用途
各种泄露检查
针孔检查
离子化器的吹扫气体确认
焊接气体的管理
吹扫气体的流量管理
落座确认
吸附确认
可以直接测量泄露流
量。即便是微压，由于
输出与针孔成正比，
因此也可以用来判断
汽车等
各种泄露检查
离子化器的流量管理
焊接氩、碳酸气的流量管理
涂装气体的流量管理
吹扫气体的流量管理
吸附确认
与压力感测器相比较（喷嘴直径为Ф0.3、真空压力为-70kPa时）
小型流量感测器（使用FSM2-※010时） 压力感测器
落座确认
流量差 ：830mL/min
吸附 吸附
一目了然
压力差
有否故障、确认状态
情况。
可处理的流量量程大。
内嵌速控器型（特别订购品）可
以轻松对流量进行控制。
可处理的流量量程大。
①与压力感测器不相上下的高速应答（应答由管线的内容积、压力等决定）
②由于是通过流量探测的，因此不存在因压力的变化而引起的调节、误检情形。
③可以探测出喷嘴或过滤器的孔口堵塞。
④通过流量探测，可以有效管理倾斜吸附等吸附错误。
利用压力感测器时有时差压过小而无法判别，此
时根据流量可以准确地进行判别。
激光激发器、半导体制造装置的N2气体管理
处置的流量量程大。
内嵌速控器型（特别订购品）可以
使用及维护
使用及维护时
警告
除温度特性外，输出精度还会受到因通电而本身发
热的影响。使用时请等待待机时间(通电5分钟后)。
本产品在通电后由于自身诊断需要耗时约四秒钟，
这段时间内流量检出开关不动作。通电后约四秒钟
请设置为无视讯号的控制回路、程序。
注意
动作过程中如果发生异常，请立即切断电源，停止
使用本产品，并与销售店联系。
本产品的流量请保持在额定流量量程内。
本产品请在使用压力范围内使用。
变更输出的设定值时，控制系装置可能会自动动
作，因此请停止装置运行后再变更输出设定值。
请一年至少定期检查一次本产品，确认本产品正常
动作。
请不要拆解或改造本产品，否则可能造成故障。
外壳材质为树脂。除去污渍时请不要使用溶剂、酒
精、清洗剂等。因为这些材料可能对树脂有损伤。
将粘有稀薄中性洗涤剂的毛巾等拧干后擦拭外壳。
请注意断线或配线电阻产生的逆向电流。与流量感
测器相同的电源上连接含流量感测器的其他元件
时，为确认控制盘的输入装置作动，如果使开关输
出线和电源线一极短路或者切断电源线一侧，可能
会在流量感测器的开关输出回路上产生逆向电流，
造成流量感测器损坏。
其他元件
方向来的电流
测试SW
断线 或者短路
流量感测器 防逆流用二极管 控制盘 其他元件 P
主回路
为防止逆向电流造成的感测器损坏，请采取如下保
护措施。
避免电源线，尤其是输入－极电源线的电流过于集中，
同时尽量采用很粗的配线。
请限制与流量感测器相同的电源连接的元件。
在流量输出线并连插入二极管，防止电流的逆向流动。
请在流量感测器电源线－极插入二极管，防止电流的逆
向流动。
请注意浪涌电流的回流。
共享流量感测器和电磁阀、继电器等产生浪涌的感
应负荷和电源时，如果在感应负荷作动的状态下切
断回路，则可能因浪涌吸收元件的安装位置，浪涌
电流在开关输出回路产生回流，导致感测器损坏。
浪涌吸收元件
(内置)
断线或紧急停止
浪涌吸收元件 引起的回路切断
(后装)
流量感测器
浪涌电流 PLC的输出
主回路
继电器
电磁阀
为防止浪涌电流回流导致的感测器损坏，请采取下
列保护措施。
请将电磁阀、继电器等形成感应负荷的输出系和流量感
测器等输入系的电源分离。
不能另设电源时，请针对所有的感应负荷安装直接浪涌
吸收用元件。连接在PLC等上的浪涌吸收元件应该只保
护该元件。
请按下图所示在电源配线的各个位置连接浪涌吸收元
件，防止不特定位置的断线。
