进口德国AVENATICS二位三通换向阀
产品说明：

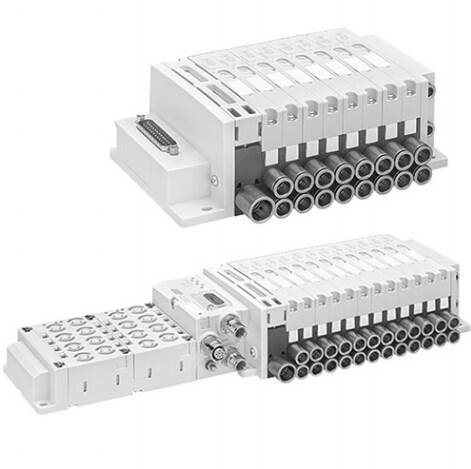

AV05阀岛
- 可以配置的阀系统, 多针, 现场总线, IO-Link, AV03/AV05, AV05-BP, ATEX 中可选
组合原理（闭锁原理） 依据双底板和三底板进行组合
工作压力范围 -0,95 ... 10 bar
控制压力 3 ... 8 bar
环境温度 -10 ... 60 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气
颗粒大小 max. 40 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 700 l/min
电子装置的工作电压 24 V DC
电磁线圈数, 64
防护等级,带接口 IP65
电压偏差 DC -10% / +10%
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力露点必须至少低于环境和介质温度 15 °C ，并且允许 的温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
只可使用经过 AVENTICS 公司许可的油。
在使用聚氨酯软管时建议搭配附带的支撑套一同使用。
只可选择目录中的塑料插件（聚酰胺）用于插塞式连接。
双底板和三底板的自由组合可实现每步增/减一个阀位的配置
各部件的技术参数详见下文。
在媒体中心获取关于 D-Sub 接口引脚分配（版本 A 和 B）的相关信息。
ATEX:AV 阀系统经 2014/34/EC 指令认证为组件 不能超出输入功率 20 W。
阀系统必须安装在具有 ATEX 认证的开关柜（至少
IP54）内。 由配置器指定扩展级数。
环境温度 -10 ... 45 °C介质温度 -10 ... 45 °C
通过 ATEX 认证的阀系统（带标记 II 3G Ex nA IIC Gc 可以在网络配置器中生成。
技术信息
材料
端板 聚酰胺(尼龙)，增强型玻璃纤维
底板 聚酰胺(尼龙)，增强型玻璃纤维
供气板 铝材, 聚酰胺(尼龙)，增强型玻璃纤维
R422103315 R422103316 R422103317
R422103315 R422103316 R422103317
