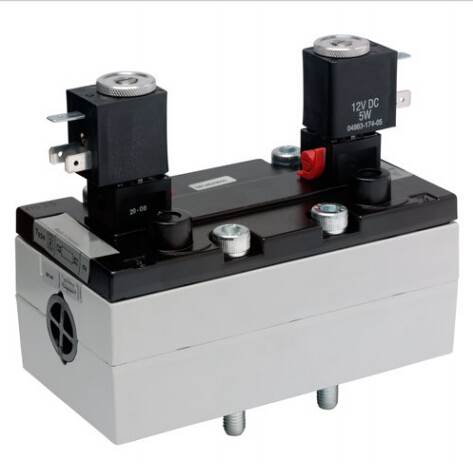

德国AVENTICS三位五通换向阀, 581系列
技术规格:
- ISO 5599-1
- ISO 4
- 中位排气
- Qn = 5000 l/min
- 底板连接
- 预控阀的宽度 22 mm
- 压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
- 电气连接 多芯插头, B型 工业
- 手动控制装置 锁定式
- 中位排气
结构特点 滑阀
密封原理 软密封
组合原理(闭锁原理) 单重底板原理
连接类型 底板连接
标准 ISO 5599-1, ISO 4
工作压力范围 见下表
控制压力 3 ... 10 bar
环境温度 -15 ... 50 °C
介质温度范围 -15 ... 50 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 5000 l/min
防护等级,带接口 IP65
暂载率 100 %
5814520500 5814520200
5814520100 5814520600
5814520300 5814520400
5814520000 5814521500
5814521200 5814521100
接通时间型号 30 ms
关闭时间型号 50 ms
安装螺钉 带内六方
拧紧螺栓的小扭力 10 Nm
重量 1,44 kg
不可超过小控制压力,否则会导致故障电路和可能发生阀故障!
压力露点必须至少低于环境和介质温度 15 °C ,并且允许 的温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
只可使用经过 AVENTICS 公司许可的油。
技术信息
外壳 铝材
密封 丙烯树胶
德国AVENTICS三位五通换向阀, 581系列
