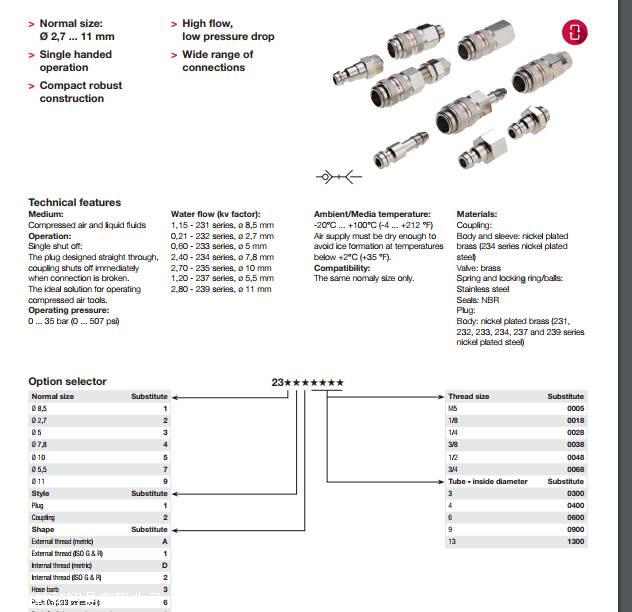

234210048,NORGREN外螺纹接头
产品描述
R1/2 外螺纹
产品: 234210048
单截止:插头为直通设计,当连接被断开时通路立即断开。是操作气动工具的解决方案。
单手操作
大流量,低压降
流量: 1800 l/min
BSPT: R1/2
BSPP外螺纹: R1/2
技术参数
工作压力: 0 ... 35 bar
工作温度: -20 ... 100 °C
流量: 1800 l/min
BSPT: R1/2
BSPP外螺纹: R1/2
外螺纹: R1/2
联轴器类型: 插座/外螺纹
诺冠接头资料全解
旋转接头
旋转接头各种型号分类:
Q型系列六花形单向旋转接头 Q型系列单向旋转接头
Q型圆形单向旋转接头 Q型系列圆形双向旋转接头
Q型高温单向旋转接头 Q型高温双向旋转接头
Q型双球双向内管固定式旋转接头 Q型双球双向内管旋转式旋转接头
Q型双球单向旋转接头 Q型蒸汽专用旋转接头
H型双向内管固定式旋转接头 H型双向内管旋转式旋转接头
H型单向旋转接头 HM型钢铁连铸机专用旋转接头
D型双向内管固定式旋转接头 D型双向内管旋转接头式旋转接头
D型单向旋转接头 RL/RF型金属软管
安装:
1、旋转接头在搬运和存放过程中应避免撞击和摔落,以免损坏接口及内部零件。
2、尽可能装机同心,以确保旋转接头的良好运转。
3、螺纹连接的旋转接头在安装时,应注意内、外管的螺纹向是否滚筒的旋转方向对应,且内外管的螺纹旋向也应一致。
4、旋转接头与管道之间的连接,必须使用软管相连接(我们公司使用扰性好的金属软管),禁止刚性连接。
5、旋转接头的出入口尽可能直接与软管相连接。以减轻接头辅重,延长使用寿命。
6、内管的装配,注意尺寸的配合及重量的辅助支撑。内旋式旋转接头的内管与接头的配合使用H8/e7的公差配合。
7、旋转接头的支撑与止转应恰当,一般杆直径应比止转孔小2mm,以免影响旋转接头的自由调节与补偿
