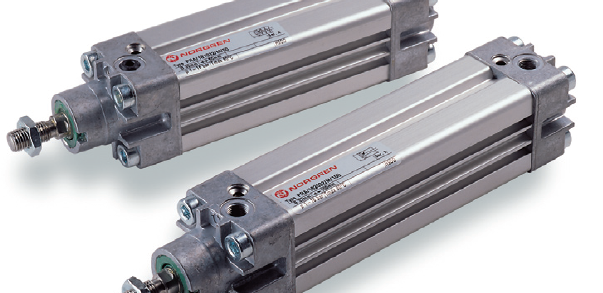

NORGREN型材气缸选用方法V10626-A19L
技术参数
介质: 压缩空气，过滤的，润滑或未润滑的
接口尺寸: G1/4
驱动: 双作用
工作压力: 1 ... 12 bar
工作温度: -20 ... 80 °C
缸径: 40 mm
活塞杆直径: 16 mm
行程: 400 mm
标准: ISO 15552
理论力: 754 N
缓冲长度: 22 mm
活塞头密封: 聚氨酯
材料 - 活塞杆: 不锈钢（马氏体）
初始缓冲量: 20.2 cm3
特点
符合ISO 15552标准（VDMA 24562和NFE 49-003-1）
高性能、高稳定性、高可靠性
聚氨酯密封圈可确保气缸可低摩擦运行并获得长寿命
磁性开关可与缸筒齐平安装
驱动: 双作用
标准: ISO 15552
行程: 400 mm
接口尺寸: G1/4
缸径: 40 mm
结构
气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成
1)缸筒
缸筒的内径大小代表了气缸输出力的大小。
活塞要在缸筒内做平稳的往复滑动，缸筒内表面的表面粗糙度应达到Ra0.8μm。
2)端盖
端盖上设有进排气通口，有的还在端盖内设有缓冲机构。
杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向
外漏气和防止外部灰尘混入缸内。杆侧端盖上设有导向
套，以提高气缸的导向精度，承受活塞杆上少量的横向
负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。
导向套通常使用烧结含油合金、前倾铜铸件。端盖过去
常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，
微型缸有使用黄铜材料的。
