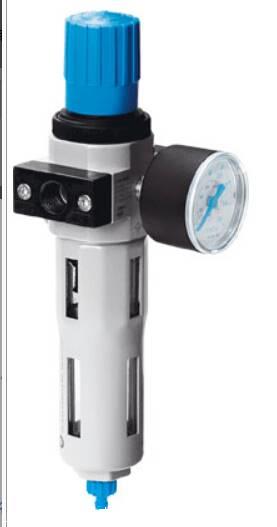

FESTO过滤减压阀：技术特性
型号：LFR-3/4-D-5M-MIDI-A
产品资料
过滤减压阀
LFR-3/4-D-5M-MIDI-A
产品代号: 162731
说明数据表
货运日期 查看
尺寸 Midi型
惰性气体
介质温度 5 ... 60 °C
环境温度 5 ... 60 °C
海事分类 看证书
产品重量 900 g
安装类型 可选
线路安装
杯罩保护 金属保护罩
压力表 带压力表
工作压力 2 ... 12 bar
压力控制范围 0.5 ... 12 bar
zui大压力迟滞 0.2 bar
标准额定流量 2,600 l/min
带附件
气动连接, 气口 1 G3/4
气动连接, 气口 2 G3/4
材料备注 符合 RoHS
材料信息，壳体 牙铸锌
材料信息，碗 PC
系列 D
驱动器锁 旋转手柄，带锁定
装配位置 垂直 +/- 5°
过滤等级 5 μm
冷凝水排放 全自动
设计结构 过滤减压阀 带压力表
冷凝物zui大容积 43 cm3
工作介质 压缩空气符合ISO 8573-1:2010 [7:9:-]
惰性气体
关于工作和先导介质的说明 可以使用经过润滑的压缩空气 (一旦使用后要求一直使用经过润滑的压缩空气)
耐腐蚀等级 CRC 2 – 中等腐蚀影响
储藏温度 -10 ... 60 °C
输出口的空气纯净度 压缩空气符合ISO8573-1:2010 [6:8:4]
费斯托减压阀调节说明资料
德国festo减压阀 全系列产品,原装,型号齐全,性价比高,信誉保证,大量供应,售后服务优,承接全国业务.欢迎新老客户咨询与选购.
1、减压阀的调节步骤主要包括以下几点：首先关闭减压阀前的闸阀，开启减压阀后的闸阀，制造下游低压环境；其次将调节螺钉按逆时针旋转至上位置（相对zui低出口压力），然后关闭减压阀后闸阀；然后再慢慢开启减压阀前的闸阀至全开；再然后顺时针慢慢旋转调节螺钉，将出口压力调至所需要的压力（以阀后表压为准）；调整好后，将锁紧螺母锁紧，打开减压阀后闸阀；后如在调整时出口压力高于设定压力，须从步开始重新调整，即只能从低压向高压调。这样几个步骤之后，减压阀就能够调节好了。
向左转|向右转
2、减压阀是通过阀弹簧即可设定出口压力200X型减压阀(可调式减压阀)工作原理：当阀门从进口端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上。当出口压力高于导阀弹簧设定值时，导阀关闭。控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。
3、当阀门出口压力降到导阀弹簧设定压力时，导阀开启，控制室向下游排水。由于导阀系统排水量大于针阀的进水量，主阀控制室压力下降。进口压力使主阀开启。在稳定状态下，控制室进水、排水相同，主阀开度不变，出口压力稳定，调节导阀弹簧即可设定出口压力。
4、减压阀是一种自动降低管路工作压力的专门装置，作用是在给定减压范围后，可以将较高压力的介质减到给定压力。它可将阀前管路较高的液体压力减少至阀后管路所需的水平。这里的传输介质主要是水。减压阀广泛用于高层建筑、城市给水管网水压过高的区域、矿井及其他场合，以保证给水系统中各用水点获得适当的服务水压和流量。鉴于水的漏失率和浪费程度几乎同给水系统的水压大小成正比，因此减压阀具有改善系统运行工况和潜在节水作用，据统计其节水效果约为30%。
