更新时间：2022-11-18 浏览数：25
所属行业：化工> 阀门> 换向阀
发货地址：
产品规格：--
产品数量：1
包装说明：--
单 价：面议

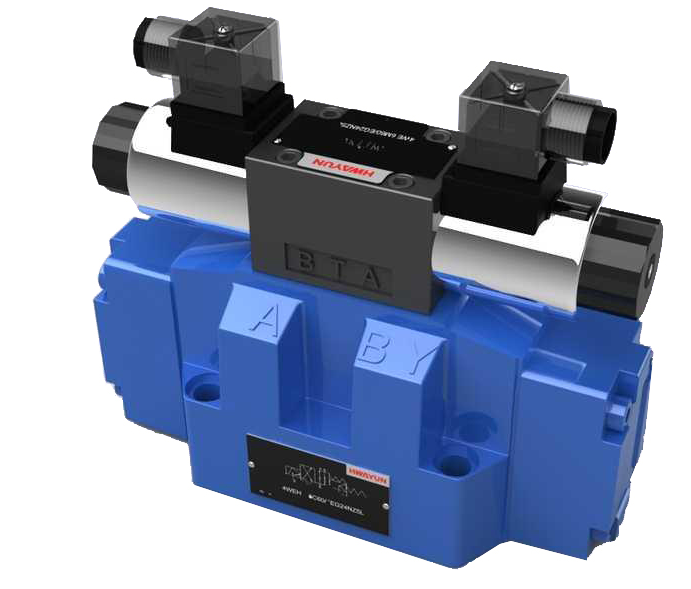

4WRAE10W60-22/G24K31/F1V，描述REXROTH比例换向阀
描述：
通过比例电磁铁驱动阀芯，控制流量比例变化，使其不受负载压力变化影响。
-----直动式比例方向阀，带有集成闭环数控电子元件，控制压力和流量
-----完全匹配的单元，包括阀、压力传感器、数字闭环电磁元件，以及现场总线接口
-----通过对中螺纹和可拆卸的比例线圈进行驱动
-----位置控制阀芯
-----带有CANopen接口或Profibus-DP
-----底板安装：油口特征符合ISO 4401
4WRE(E) 型阀是一种具有电气位置反馈的直动式比例方向阀，用于板式结构。
由比例电磁铁进行操纵。该电磁铁由外置或集成的电子元件 (OBE) 控制。
规格 6、10
组件系列 2X
工作压力 315 巴
流量 180 l/min
用于底板安装
孔图按 ISO 4401
调整体积流量的方向和大小
带电气位置反馈
带集成电子元件 (OBE)
– 带安装面的阀体（1）
– 控制阀芯（2），带有压缩弹簧（3 和 4）和弹簧座（X1 和 X2）
– 带对中螺纹的线圈（5 和 6）以及磁极管（P1 和 P2）
– 位置传感器（7）
– 可选集成控制电子元件（8）
– 机械零电位调节（9）可通过 Pg13.5 操作，而电气零电位
可通过 Pg7（10）操作（类型 4WREE）
功能：
– 当线圈（5 和 6）断电以后，控制阀芯（2）就被弹簧座
（X1 和 X2）之间的压缩弹簧（3 和 4）保持在中心位置
– 通过给一个比例线圈通电直接操作控制阀芯（2），例如控
制线圈 "b"（6）
→ 控制阀芯（2）与电气输入信号成比例地向左移动
→ 通过具有渐进流特性的类节流孔剖面，P 与 A 相连，
B 与 T 相连
4WRAE10W60-22/G24K31/F1V，描述REXROTH比例换向阀
