菲尼克斯安全继电器附操作说明书
产品型号：PSR-PIP-24DC/MXF4/4X1/2X2/B - 2903262
高符合EN ISO 13849-1的4类/PL e、EN 62061的SILCL 3、IEC 61508的SIL 3
一台设备，3种安全功能
外壳厚度仅22.5 mm
无需组态软件
也可以提供插拔式接口形式
安装操作说明书
遵守电气工程行业和组织的安全规定。 ?不遵守这些说明可能导致死亡，严重伤害或重大财产损失！ ?调试，装配，修改和扩展只能由合格的电工执行！ ?根据IP54在封闭式电气柜中操作！ ?开始工作前，请关闭电源！ ?对于紧急停止应用，上游命令必须阻止机器的自动重启！ ?运行期间，电气设备的某些部件会受到危险电压的影响！ ?切勿在使用时拆下电气设备的保护罩。 ?必须在次故障时更换设备！ ?只能由制造商对设备进行维修，尤其是打开机壳。 ?务必保留此用户手册！ 3.简述/使用用途（?）安全继电器可以用于监视多达三个安全功能，例如紧急停止，门锁和安全光栅（S2只）。 - 传感器电路1个连接或断开安全电路1 - 传感器电路2个连接或断开安全电路2 - 感测电路0叠加在传感器1和2级的电路分层和功能。它可以独立于传感器电路1和2断开两个安全电路。该模块可以安全地中断电路。 4. -2电路等效传感器（S0，S2）-1互补传感器电路（S1）特性 - 与每个电路两个独立的安全电路2非延迟关闭和一个非延迟信号电路 - 操作与一个或两个通道 - 自动或手动监控启动5.连接提示 - 方框图（?）
6. UL注意事项?使用认可的铜质电缆，高温度为60°C / 75°C。
产品描述：参考：PSR-SCP-24DC / MXF4 / 4X1 / 2X2 / B 2903260 PSR-SPP-24DC / MXF4 / 4X1 / 2X2 / B 2903261 PSR-PIP-24DC / MXF4 / 4X1 / 2X2 / B 2903262
2006/42 / EC机械指令2004/108 / EC EMC指令（电磁兼容性）
必须为感性负载实施合适且有效的保护电路。后者必须与负载平行，并且不与开关触点平行。继电器子系统操作员必须在接触方面遵守电气和电子设备的噪声辐射要求（EN 61000-6-4），并在适用的情况下，采取必要措施。确保信号发射器（例如PLC输出板或光栅）和安全继电器具有相同的接地电位。

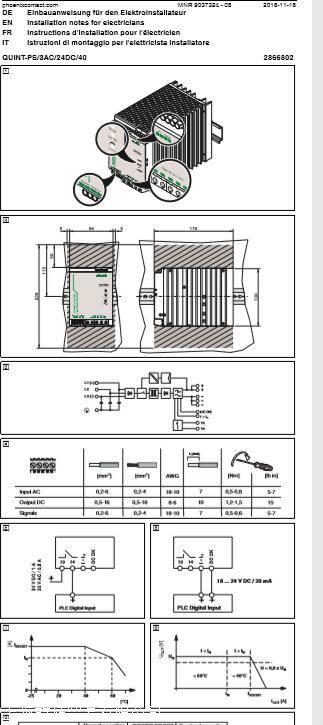

产品示意图
菲尼克斯安全继电器附操作说明书
