PANASONICS数字传感器的通用单元
产品信息
推出的传感器“管理与设定”方案

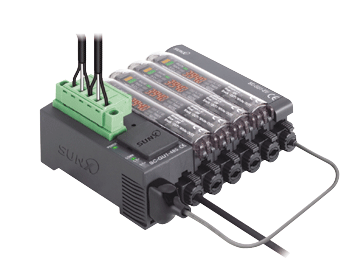

数字传感器用上位通信单元 SC-GU1-485
特点
对应通信机种大幅增加!详细请查阅规格页面。
动作验证用程序下载服务
利用本公司网站的数据下载服务，可免费在计算机上下载动作验证用程序。
动作环境
CPU Pentium II 程序处理器 400MHz以上(建议使用Pentium Ⅲ 450MHz以上)
内存 64MB以上(建议使用128MB以上)
硬盘可用空间 10MB以上
串行口 依照RS-232C
可验证内容
传感器基准值的确认、输出状态的确认、设定的确认、教导、定时器时间的设定变更等。
动作验证用程序下载服务
(注1)： 使用本软件时请注意以下几点。
本软件免费。版权归松下神视株式会社(以下简称“本公司”)所有。使用前，请先阅读并同意下述使用条件。
(注2)：Windows是美国微软公司在美国以及其他国家的商标或注册商标。
使用条件
对本软件本公司不作任何保证。本公司对使用本软件或运行程序而造成的直接损失、间接损失、附带损失、后果性损失以及特别损失不承担任何责任。
■下载通知
上面动作验证用软件请从网址站点上下载。
※利用下载时，请先注册控制机器的Web会员后登录。
>>动作验证用软件下载请点击
实现远程的传感器管理与设定
实现远程的传感器管理与设定
(注1)：经由SC-GU1-485对PLC等输出信号时使用。直接向PLC输出信号时，请使用ONE TOUCH电缆[子电缆](CN-72-C□、CN-71-C□)。
分散于装置内外的数字传感器[FX-501（P）、FX-502（P）、FX-301（P）/305（P）、LS-501（P）/403]以及模拟输入单元(SC-A01/A02、SC-T1JA)的设定和入光量确认，也可通过远程使用SC-GU1-485一次性完成，因此，提高了装置的运行管理、调试以及维护时的操作性。
无需选择上位机型(PLC)的高通用性
使用RS-485通信，实现了可与各公司PLC等连接的高通用性。可导入现有系统而无需变更PLC
规格
| 种类 | 主单元 | |
| 型号 | SC-GU1-485 | |
| 适用数字传感器/ 适用模拟输入单元 | FX-501(P)、FX-502(P)、FX-301(P)(注2)、FX-305(P)、LS-501(P)、LS-403、DPS-401(P)、
DPS-402(P)、SC-A01、SC-A02、SC-T1JA | |
| 连接台数 | 1台SC-GU1-485多可连接16台数字传感器
（注3） | |
| 节点数 | 多31个节点数 | |
| 电源电压 | 24V DC±10% 脉动P-P10%以下 | |
| 消耗电流 | 45mA以下(SC-GU1-EU在10mA以下) | |
| 通信方式 | 双线式半双工方式 | |
| 通信速度 | 57,600bps/38,400bps/19,200bps/9,600bps
可用DIP开关进行选择 | |
| 同步方式 | 起止同步方式 | |
| 电气特性 | 依照EIA RS-485 | |
| 总延长距离 | 通信电缆：SC-GU1-485(终端)-PLC间100m以下
电源电缆：10m以下 | |
| 指
示 灯 | 电源(POWER) | 绿色LED(通电时亮起) |
| 通信( C O M M ) | 緑色LED(通信時点灯) | |
| 上位通信错误
(C.Err) | 红色LED(PLC-主机之间、主机-子机之间的通信异常或指令出错时闪烁。) | |
| 下位通信错误
(S.Err) | 红色LED(主单元-数字传感器之间的通信异常时闪烁) | |
| 环
境 性 能 | 使用环境温度 | -10?+55℃(数字传感器连接台数为4～7台时：-10?+50℃、数字传感器连接台数为8～16台时：-10?+45℃)
(注意不可结露、结冰)、存储时：-20?+70℃ |
| 使用环境湿度 | 35?85%RH、存储时：35?85%RH | |
| 耐电压 | AC1,000V 1分钟 所有电源连接端子与外壳之间 | |
| 绝缘电阻 | 所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表 | |
| 耐振动 | 频率10～150Hz 双振幅0.75mm X,Y和Z方向各2小时 | |
| 耐冲击 | 加速度98m/s2(约10G) X,Y和Z方向各5次 | |
| 材质 | 本体外壳：耐热ABS、连接器外罩：硅胶 | |
| 重量 | 本体重量：约35g(SC-GU1-EU约10g)、包装重量：约120g | |
| 附件 | SC-GU1-EU(终端单元)：1台
CN-73-C2[ONE SHOT电缆(电缆长2m)]：1根 SC-GU1-CC02[连接电缆(电缆长0.2m)]：1根 | |
