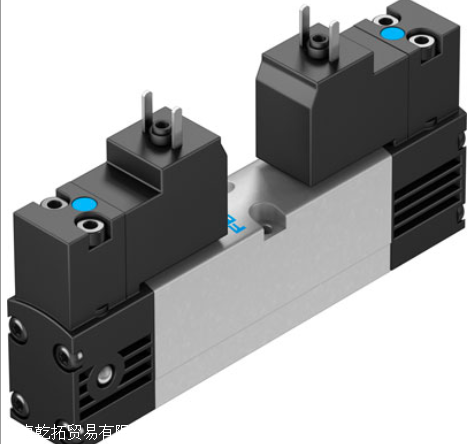

FESTO标准方向控制阀 547105
技术参数
阀功能 5/3 中泄式
驱动类型 电气的
阀规格 18 mm
标准额定流量 450 l/min
工作压力 3 ... 10 bar
设计结构 活塞滑块
复位类型 机械弹簧
防护等级 IP65
NEMA 4
额定尺寸 5 mm
排气功能 可节流
密封原则 软性
装配位置 任意
符合标准 ISO 15407-1
VDMA 24563
手控装置 推
先导类型 由先导控制
先导气源 内置的
耐腐蚀等级 CRC 0 - 无腐蚀影响
介质温度 -5 ... 50 °C
相对空气湿度 0 - 90 %
声压等级 85 dB(A)
先导介质 压缩空气符合ISO8573-1:2010 [7:4:4]
环境温度 -5 ... 50 °C
zui大紧固扭矩, 阀安装 1 Nm
产品重量 174 g
电连接 符合DIN EN 175301-803
插头样式 C 型，符合EN 175301-803
先导接口 符合ISO 15218
材料备注 符合 RoHS
材料信息，密封 HNBR
NBR
材料信息，壳体 压铸铝
材料信息，螺丝 钢
经过电镀
流动方向 不可逆
重叠 正重叠
信号状态显示 LED
阀的流量 650 l/min
安装在单个底座上的阀的流量 500 l/min
通过气动方式连接起来的阀的流量 450 l/min
切换时间，关闭 30 ms
切换时间，打开 18 ms
反向切换时间 20 ms
持续通电率
不带主电源接地
安装类型 在底座上
先导气口12 连接板规格 18 mm, 符合ISO 15407-1
先导气口14 连接板规格 18 mm, 符合ISO 15407-1
先导排气口82/84 标准情况下未通过管道输送
采用管道方式
气动连接, 气口 1 连接板规格 18 mm, 符合ISO 15407-1
气动连接, 气口 2 连接板规格 18 mm, 符合ISO 15407-1
气动连接, 气口 3 连接板规格 18 mm, 符合ISO 15407-1
气动连接, 气口 4 连接板规格 18 mm, 符合ISO 15407-1
气动连接, 气口 5 连接板规格 18 mm, 符合ISO 15407-1
线圈的特性参数 24 V AC: 50/60 Hz, 提起功耗 3.1 VA, 保持功耗 2.3 VA
许用压力波动 -15 % / +10 %
工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]
关于工作和先导介质的说明 可以使用经过润滑的压缩空气 (一旦使用后要求一直使用经过润滑的压缩空气)
抗震性 运输应用测试，强度等级 2 ，符合 FN 942017-4 和 EN 60068-2-6标准
耐冲击性 冲击试验，强度等级2，符合FN 942017-5和EN 60068-2-27
FESTO标准方向控制阀 547105
