使用说明书：BURKERT两位两通柱塞阀
安装
5.1安全说明
危险！
设备中的高压可能导致受伤。
?在松开管道和阀门之前，关闭压力和
发泄线。
电击可能导致受伤。
?在进入设备或设备之前，请关闭设备
电源和安全，以防止重新激活。
?遵守适用的事故预防和安全规定
电子设备。
警告！
安装不当可能导致受伤。
?只能由技术人员进行安装
用适当的工具。
系统意外启动可能导致人身伤害
不受控制的重启。
?确保系统免于意外激活。
?组装后，确保控制重启。
5.2安装前
安装位置：任何，执行器zui好向上。
程序：
→检查管道是否有污垢并清洁。
→在阀门入口前安装污垢过滤器（≤0.3mm）。
警告！
介质通过损坏的连接泄漏。
?在此期间不要损坏主体连接的密封表面
安装。
由于螺钉连接不合适而导致危险。
?在高压和高温下确保螺纹
长度（承重螺纹转弯）足以满足每一对的要求
材料。
注意！
小心破损的风险。
?请勿将线圈用作杠杆臂。
英语
8
5.3安装 - 车身设计
程序：
→使用开口扳手将设备固定在机身上并拧紧
进入管道。
阀体不得在张力下安装。
密封材料不得进入设备。
→观察流向：从1→2（从P→A），
P→B或CF B.
5.4安装 - 法兰设计
程序：
→松开螺母并拆下线圈。
→将密封件插入阀体。
→将主体拧到连接板上。
→安装线圈（参见“5.6”一章）。
→观察流向：
从1→2（从P→A），
P→B或CF B.
5.5电缆插头的电气连接
警告！
电击可能导致受伤。
?在进入系统之前，请关闭电源和
安全以防止重新激活。
?遵守适用的事故预防和安全规定
电子设备。
如果未连接保护导体，则存在电气危险
休克。
?始终连接保护导体并检查电气连续性。
程序：
→拧紧电缆插头（对于允许的类型，请参见数据表），观察
zui大。扭矩1 Nm。
→检查密封是否正确。
→连接保护导体并检查电气连续性

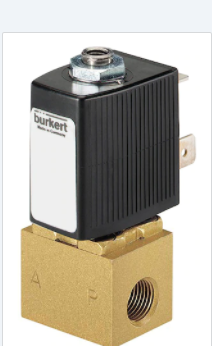

2/2路电磁阀
直动式，功能强大的阀门，直径可达DN13
防振，螺栓线圈系统
焊接柱塞导管增加了密封性
防爆版本
气体和液体的高压变体
产品资料;
阀6027是直动式柱塞阀。塞子和柱塞导管焊接在一起，以增强耐压性和密封性。
根据应用，可提供各种密封材料组合。线圈采用耐化学腐蚀的环氧树脂模制而成
可选的滑环轴承可延长干燥气体的使用寿命。特殊密封技术用于高压应用。
结合符合DIN EN 17301-803表格A的插头，阀门满足防护等级IP65。不锈钢阀门满足NEMA 4X标准。
主阀工作原理 截止阀
切换功能 开关
媒体分离 没有
阀门功能 A - 常闭 - 进气口1（P / NC）
流体端口连接编号 2
阀门功能开关位置数 2
阀门功能手动驱动 没有
流 在座位上方
标称压力小 0 酒吧
标称压力zui大值（气体） 五 酒吧
公称压力zui大值（液体） 五 酒吧
主阀孔1（P）（mm） 8 毫米
主阀孔1（英寸） 5/16英寸
Kv值（水） 1,6 立方米/小时
主阀接液材料 黄铜
端口连接1类型 内螺纹
端口连接1个线程类型 G
端口连接1个螺纹标记 1/2
端口连接2类型 内螺纹
端口连接2线程类型 G
端口连接2螺纹标记 1/2
阀座材料 黄铜
座椅密封材料类 塑料
阀座密封材料 PTFE（聚四氟乙烯）
密封外部材料 FKM（氟橡胶）
低温度环境 -10 ℃下
高温度环境 55 ℃下
温度低 -10 ℃下
温度中等zui大 140 ℃下
电压/额定电压 230 V
电压/额定电压 230 V
电压容差为负 10 ％
电压容差为正 10 ％
电压频率 50 赫兹
交流电压 是
直流电压 没有
电池电压 没有
额定功耗 16 w ^
浪涌功耗AC 105 V·一
电气连接排序 插头图案形式A根据DIN EN
电气连接触点数量 2 +接地导体
电缆插头交付 不包含
电气连接位置 在流动的方向左
保护类型（IP大，带有合适的连接器） IP65
线圈类型 放在上面
线圈绝缘材料（外壳） 环氧
线圈尺寸 42 毫米
线圈接线过压保护 无
线圈整流器 没有
线圈接线极性恢复二极管 没有
线圈特殊功能 适合高温
执行器的隔热等级 H
标称操作/占空比 100 ％
切换时间开启 20 女士
切换时间zui大开启 三十 女士
切换时间近关闭 50 女士
切换时间近关闭 80 女士
阀门设定开启时间 没有
阀门设定关闭时间 没有
背压式 没有
真空版 没有
分析版 没有
氧气版 没有
油燃烧器阀门 没有
蒸汽版 没有
低噪音版 没有
主阀带集成屏幕 没有
安装长度 55 毫米
阀门结构 阀门完成
重量 0,827000 公斤
使用说明书：BURKERT两位两通柱塞阀
