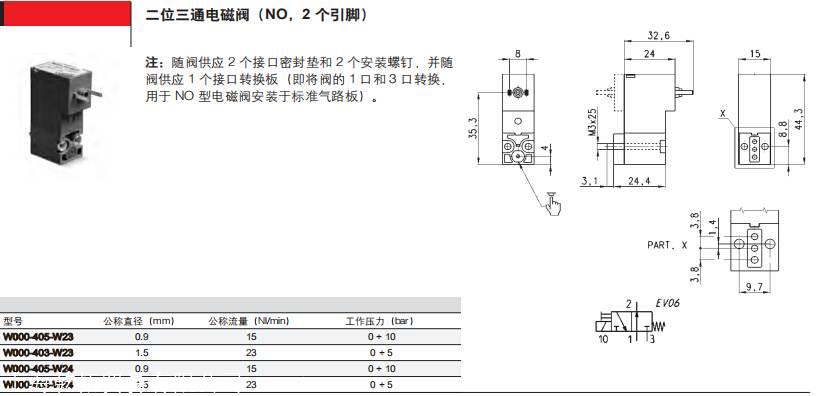

康茂胜直动式微型电磁阀规格图样W000-303-W23
性能
? 引脚符合 DIN 43650 标准
? 流量大
二位三通，常闭（NC）或常开（NO）
接口 M5（单阀座）或 ?3、?4 快插接头（气路板）

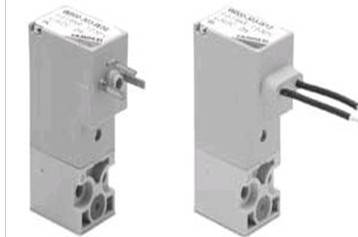

W 系列直动式微型电磁阀是一种板式联接的微型电磁阀，一般作为先导阀使用，本公司生产的 7 系列电磁阀均采用此阀作为先导阀，也可以安装在单阀座或气路板上使用。有常闭 [NC] 和常开 [NO] 两种机能。
注：选择单阀座或气路板时可查阅 P 系列电磁阀用单阀座或气路板
综合参数
阀位机能 二位三通，常闭 [NC] 或常开 [NO]
结构形式 截止式
安装方式 用螺钉安装在阀板上
材料 工程塑料阀体，聚氨酯阀芯密封件（可按要求提供氟橡胶阀芯密封件），其他部分密封件为丁腈橡胶（可按要求提供氟橡
胶密封件），其他件为不锈钢
功率消耗 2W，1W（仅 24V DC）
电压允差 ± 10%
绝缘等级 F
防护等级 IP65（带插座，符合 DIN 40050 标准）
工作循环 ，连续工作
安装位置 任意
工作温度 0 ÷ 50°C
公称直径和 1.5 mm： Qn = 35 Nl/min
公称流量（6 bar ΔP 1 bar） 1.1 mm： Qn = 25 Nl/min
0.8 mm： Qn = 14 Nl/min
介质 经过滤的压缩空气或惰性气体，无需油雾润滑。
如果使用油雾润滑，应不间断地使用油雾润滑（使用 ISO VG32 润滑油）
